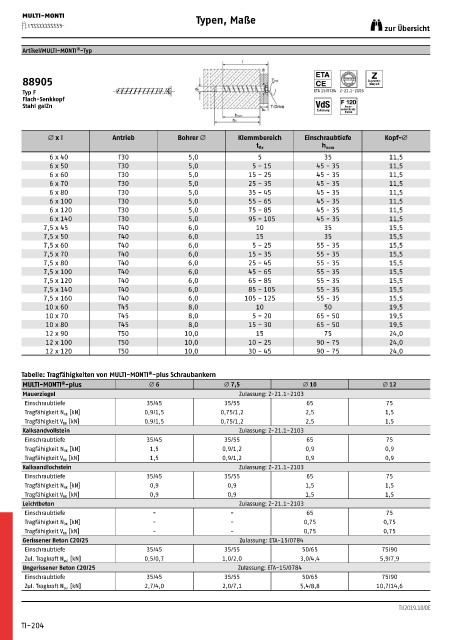

Page 905 - WS Befestigungstechnik

Typen, Maße
zur Übersicht

®
Artikel/MULTI-MONTI -Typ

88905

Typ F ETA 15/0784 Z-21.1-2103
Flach-Senkkopf
Stahl galZn

Ø x l Antrieb Bohrer Ø Klemmbereich Einschraubtiefe Kopf-Ø
t fix h nom
6 x 40 T30 5,0 5 35 11,5
6 x 50 T30 5,0 5 - 15 45 - 35 11,5
6 x 60 T30 5,0 15 - 25 45 - 35 11,5
6 x 70 T30 5,0 25 - 35 45 - 35 11,5
6 x 80 T30 5,0 35 - 45 45 - 35 11,5
6 x 100 T30 5,0 55 - 65 45 - 35 11,5
6 x 120 T30 5,0 75 - 85 45 - 35 11,5
6 x 140 T30 5,0 95 - 105 45 - 35 11,5
7,5 x 45 T40 6,0 10 35 15,5
7,5 x 50 T40 6,0 15 35 15,5
7,5 x 60 T40 6,0 5 - 25 55 - 35 15,5
7,5 x 70 T40 6,0 15 - 35 55 - 35 15,5
7,5 x 80 T40 6,0 25 - 45 55 - 35 15,5
7,5 x 100 T40 6,0 45 - 65 55 - 35 15,5
7,5 x 120 T40 6,0 65 - 85 55 - 35 15,5
7,5 x 140 T40 6,0 85 - 105 55 - 35 15,5
7,5 x 160 T40 6,0 105 - 125 55 - 35 15,5
10 x 60 T45 8,0 10 50 19,5
10 x 70 T45 8,0 5 - 20 65 - 50 19,5
10 x 80 T45 8,0 15 - 30 65 - 50 19,5
12 x 90 T50 10,0 15 75 24,0
12 x 100 T50 10,0 10 - 25 90 - 75 24,0
12 x 120 T50 10,0 30 - 45 90 - 75 24,0

®
Tabelle: Tragfähigkeiten von MULTI-MONTI -plus Schraubankern
®
MULTI-MONTI -plus Ø 6 Ø 7,5 Ø 10 Ø 12
Mauerziegel Zulassung: Z-21.1-2103
Einschraubtiefe 35/45 35/55 65 75
Tragfähigkeit N RK [kN] 0,9/1,5 0,75/1,2 2,5 1,5
Tragfähigkeit V RK [kN] 0,9/1,5 0,75/1,2 2,5 1,5
Kalksandvollstein Zulassung: Z-21.1-2103
Einschraubtiefe 35/45 35/55 65 75
Tragfähigkeit N RK [kN] 1,5 0,9/1,2 0,9 0,9
Tragfähigkeit V RK [kN] 1,5 0,9/1,2 0,9 0,9
Kalksandlochstein Zulassung: Z-21.1-2103
Einschraubtiefe 35/45 35/55 65 75
Tragfähigkeit N RK [kN] 0,9 0,9 1,5 1,5
Tragfähigkeit V RK [kN] 0,9 0,9 1,5 1,5
Leichtbeton Zulassung: Z-21.1-2103
Einschraubtiefe - - 65 75
Tragfähigkeit N RK [kN] - - 0,75 0,75
Tragfähigkeit V RK [kN] - - 0,75 0,75
Gerissener Beton C20/25 Zulassung: ETA-15/0784
Einschraubtiefe 35/45 35/55 50/65 75/90
Zul. Tragkraft N zul [kN] 0,5/0,7 1,0/2,0 3,0/4,4 5,9/7,9
Ungerissener Beton C20/25 Zulassung: ETA-15/0784
Einschraubtiefe 35/45 35/55 50/65 75/90
Zul. Tragkraft N zul [kN] 2,7/4,0 2,0/7,1 5,4/8,8 10,7/14,6

TI/2019.10/DE

TI-204
