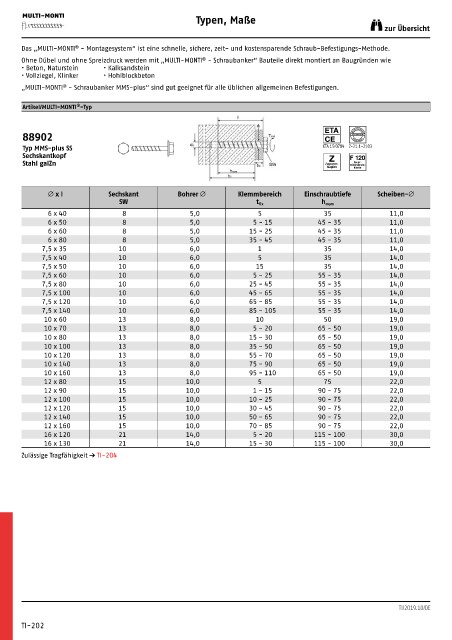

Page 903 - WS Befestigungstechnik

Typen, Maße
zur Übersicht

®
Das „MULTI-MONTI - Montagesystem“ ist eine schnelle, sichere, zeit- und kostensparende Schraub-Befestigungs-Methode.
®
Ohne Dübel und ohne Spreizdruck werden mit „MULTI-MONTI - Schraubanker“ Bauteile direkt montiert an Baugründen wie
• Beton, Naturstein • Kalksandstein
• Vollziegel, Klinker • Hohlblockbeton
„MULTI-MONTI - Schraubanker MMS-plus“ sind gut geeignet für alle üblichen allgemeinen Befestigungen.
®
®
Artikel/MULTI-MONTI -Typ

88902
Typ MMS-plus SS ETA 15/0784 Z-21.1-2103
Sechskantkopf
Stahl galZn

Ø x l Sechskant Bohrer Ø Klemmbereich Einschraubtiefe Scheiben-Ø
SW t fix h nom
6 x 40 8 5,0 5 35 11,0
6 x 50 8 5,0 5 - 15 45 - 35 11,0
6 x 60 8 5,0 15 - 25 45 - 35 11,0
6 x 80 8 5,0 35 - 45 45 - 35 11,0
7,5 x 35 10 6,0 1 35 14,0
7,5 x 40 10 6,0 5 35 14,0
7,5 x 50 10 6,0 15 35 14,0
7,5 x 60 10 6,0 5 - 25 55 - 35 14,0
7,5 x 80 10 6,0 25 - 45 55 - 35 14,0
7,5 x 100 10 6,0 45 - 65 55 - 35 14,0
7,5 x 120 10 6,0 65 - 85 55 - 35 14,0
7,5 x 140 10 6,0 85 - 105 55 - 35 14,0
10 x 60 13 8,0 10 50 19,0
10 x 70 13 8,0 5 - 20 65 - 50 19,0
10 x 80 13 8,0 15 - 30 65 - 50 19,0
10 x 100 13 8,0 35 - 50 65 - 50 19,0
10 x 120 13 8,0 55 - 70 65 - 50 19,0
10 x 140 13 8,0 75 - 90 65 - 50 19,0
10 x 160 13 8,0 95 - 110 65 - 50 19,0
12 x 80 15 10,0 5 75 22,0
12 x 90 15 10,0 1 - 15 90 - 75 22,0
12 x 100 15 10,0 10 - 25 90 - 75 22,0
12 x 120 15 10,0 30 - 45 90 - 75 22,0
12 x 140 15 10,0 50 - 65 90 - 75 22,0
12 x 160 15 10,0 70 - 85 90 - 75 22,0
16 x 120 21 14,0 5 - 20 115 - 100 30,0
16 x 130 21 14,0 15 - 30 115 - 100 30,0
Zulässige Tragfähigkeit Å TI-204
