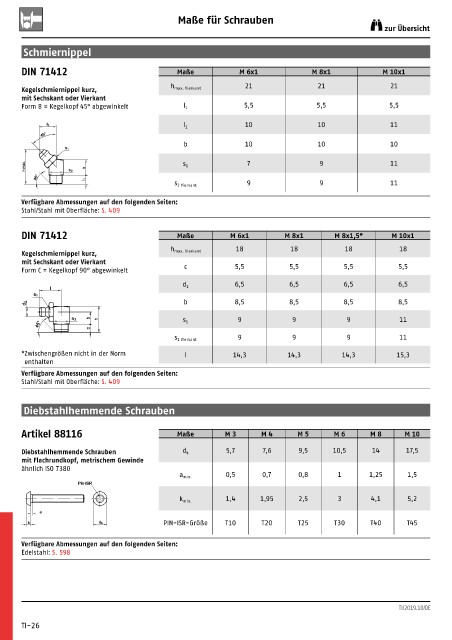

Maße für Schrauben
zur Übersicht

Schmiernippel

DIN 71412 Maße M 6x1 M 8x1 M 10x1
21 21 21
Kegelschmiernippel kurz, h max. Vierkant
mit Sechskant oder Vierkant
Form B = Kegelkopf 45° abgewinkelt l 1 5,5 5,5 5,5

2 l l 2 10 10 11
45°
b 10 10 10
1 s
h max. 2 s b s 1 7 9 11
45° l 1
s 2 Vierkant 9 9 11
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 409

DIN 71412 Maße M 6x1 M 8x1 M 8x1,5* M 10x1
18 18 18 18
Kegelschmiernippel kurz, h max. Vierkant
mit Sechskant oder Vierkant
Form C = Kegelkopf 90° abgewinkelt c 5,5 5,5 5,5 5,5
6,5 6,5 6,5 6,5
l d 2
s 1
2 b 8,5 8,5 8,5 8,5
d
2 s b h 9 9 9 11
45° s 1
c
9 9 9 11
s 2 Vierkant
* Zwischengrößen nicht in der Norm l 14,3 14,3 14,3 15,3
enthalten
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 409

Diebstahlhemmende Schrauben

Artikel 88116 Maße M 3 M 4 M 5 M 6 M 8 M 10

Diebstahlhemmende Schrauben d k 5,7 7,6 9,5 10,5 14 17,5
mit Flachrundkopf, metrischem Gewinde
ähnlich ISO 7380
a min. 0,5 0,7 0,8 1 1,25 1,5
Pin-ISR
1,4 1,95 2,5 3 4,1 5,2
k min.
a
k d k PIN-ISR-Größe T10 T20 T25 T30 T40 T45

Verfügbare Abmessungen auf den folgenden Seiten:
Edelstahl: S. 598

TI/2019.10/DE

TI-26
