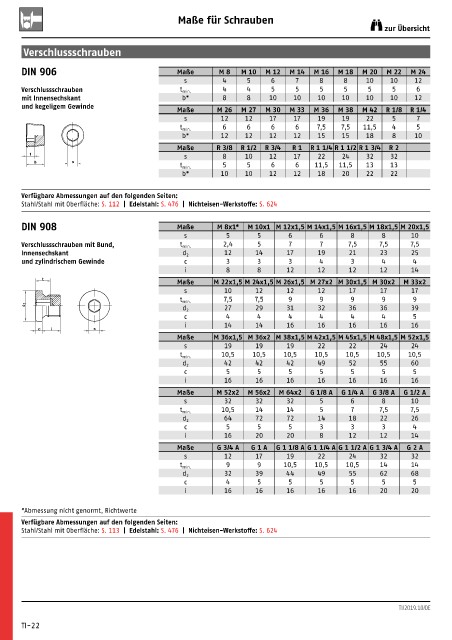

Maße für Schrauben
zur Übersicht

Verschlussschrauben

DIN 906 Maße M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
s 4 5 6 7 8 8 10 10 12
Verschlussschrauben t min. 4 4 5 5 5 5 5 5 6
mit Innensechskant b* 8 8 10 10 10 10 10 10 12
und kegeligem Gewinde Maße M 26 M 27 M 30 M 33 M 36 M 38 M 42 R 1/8 R 1/4
s 12 12 17 17 19 19 22 5 7
6 6 6 6 7,5 7,5 11,5 4 5
t min.
b* 12 12 12 12 15 15 18 8 10
Maße R 3/8 R 1/2 R 3/4 R 1 R 1 1/4 R 1 1/2 R 1 3/4 R 2
t s 8 10 12 17 22 24 32 32
b s 5 5 6 6 11,5 11,5 13 13
t min.
b* 10 10 12 12 18 20 22 22

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 112 | Edelstahl: S. 476 | Nichteisen-Werkstoffe: S. 624

DIN 908 Maße M 8x1* M 10x1 M 12x1,5 M 14x1,5 M 16x1,5 M 18x1,5 M 20x1,5
s 5 5 6 6 8 8 10
Verschlussschrauben mit Bund, t min. 2,4 5 7 7 7,5 7,5 7,5
Innensechskant d 2 12 14 17 19 21 23 25
und zylindrischem Gewinde c 3 3 3 4 3 4 4
i 8 8 12 12 12 12 14
t
Maße M 22x1,5 M 24x1,5 M 26x1,5 M 27x2 M 30x1,5 M 30x2 M 33x2
s 10 12 12 12 17 17 17
7,5 7,5 9 9 9 9 9
t min.
d 2 27 29 31 32 36 36 39
d 2
c 4 4 4 4 4 4 5
i 14 14 16 16 16 16 16
c i s
Maße M 36x1,5 M 36x2 M 38x1,5 M 42x1,5 M 45x1,5 M 48x1,5 M 52x1,5
s 19 19 19 22 22 24 24
10,5 10,5 10,5 10,5 10,5 10,5 10,5
t min.
42 42 42 49 52 55 60
d 2
c 5 5 5 5 5 5 5
i 16 16 16 16 16 16 16
Maße M 52x2 M 56x2 M 64x2 G 1/8 A G 1/4 A G 3/8 A G 1/2 A
s 32 32 32 5 6 8 10
10,5 14 14 5 7 7,5 7,5
t min.
64 72 72 14 18 22 26
d 2
c 5 5 5 3 3 3 4
i 16 20 20 8 12 12 14
Maße G 3/4 A G 1 A G 1 1/8 A G 1 1/4 A G 1 1/2 A G 1 3/4 A G 2 A
s 12 17 19 22 24 32 32
9 9 10,5 10,5 10,5 14 14
t min.
32 39 44 49 55 62 68
d 2
c 4 5 5 5 5 5 5
i 16 16 16 16 16 20 20
* Abmessung nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 113 | Edelstahl: S. 476 | Nichteisen-Werkstoffe: S. 624
