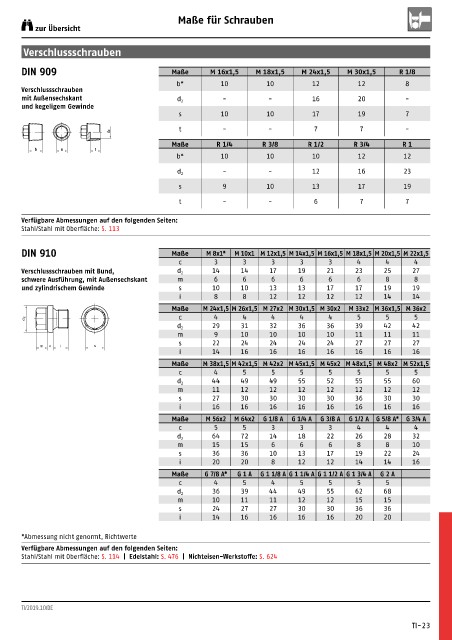

Maße für Schrauben
zur Übersicht

Verschlussschrauben

DIN 909 Maße M 16x1,5 M 18x1,5 M 24x1,5 M 30x1,5 R 1/8
b* 10 10 12 12 8
Verschlussschrauben
mit Außensechskant d 2 - - 16 20 -
und kegeligem Gewinde
s 10 10 17 19 7
t - - 7 7 -
d2
Maße R 1/4 R 3/8 R 1/2 R 3/4 R 1
b s t
b* 10 10 10 12 12

- - 12 16 23
d 2
s 9 10 13 17 19
t - - 6 7 7

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 113

DIN 910 Maße M 8x1* M 10x1 M 12x1,5 M 14x1,5 M 16x1,5 M 18x1,5 M 20x1,5 M 22x1,5
c 3 3 3 3 3 4 4 4
Verschlussschrauben mit Bund, d 2 14 14 17 19 21 23 25 27
schwere Ausführung, mit Außensechskant m 6 6 6 6 6 6 8 8
und zylindrischem Gewinde s 10 10 13 13 17 17 19 19
i 8 8 12 12 12 12 14 14
Maße M 24x1,5 M 26x1,5 M 27x2 M 30x1,5 M 30x2 M 33x2 M 36x1,5 M 36x2
d 2 c 4 4 4 4 4 5 5 5
29 31 32 36 36 39 42 42
d 2
m 9 10 10 10 10 11 11 11
s 22 24 24 24 24 27 27 27
m c i s
i 14 16 16 16 16 16 16 16
Maße M 38x1,5 M 42x1,5 M 42x2 M 45x1,5 M 45x2 M 48x1,5 M 48x2 M 52x1,5
c 4 5 5 5 5 5 5 5
44 49 49 55 52 55 55 60
d 2
m 11 12 12 12 12 12 12 12
s 27 30 30 30 30 36 30 30
i 16 16 16 16 16 16 16 16
Maße M 56x2 M 64x2 G 1/8 A G 1/4 A G 3/8 A G 1/2 A G 5/8 A* G 3/4 A
c 5 5 3 3 3 4 4 4
64 72 14 18 22 26 28 32
d 2
m 15 15 6 6 6 8 8 10
s 36 36 10 13 17 19 22 24
i 20 20 8 12 12 14 14 16
Maße G 7/8 A* G 1 A G 1 1/8 A G 1 1/4 A G 1 1/2 A G 1 3/4 A G 2 A
c 4 5 4 5 5 5 5
36 39 44 49 55 62 68
d 2
m 10 11 11 12 12 15 15
s 24 27 27 30 30 36 36
i 14 16 16 16 16 20 20

*Abmessung nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 114 | Edelstahl: S. 476 | Nichteisen-Werkstoffe: S. 624
