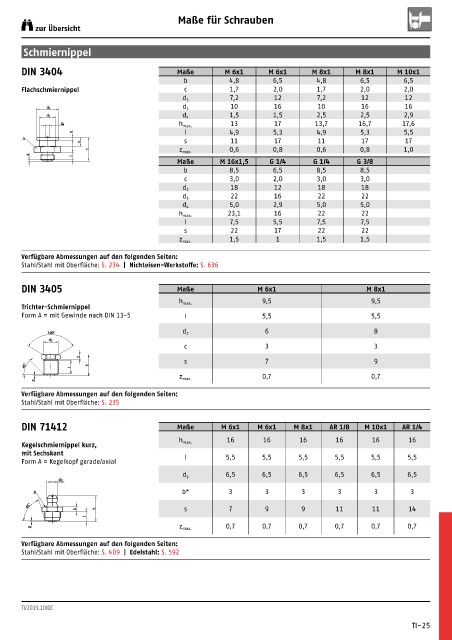

Maße für Schrauben
zur Übersicht

Schmiernippel

DIN 3404 Maße M 6x1 M 6x1 M 8x1 M 8x1 M 10x1
b 4,8 6,5 4,8 6,5 6,5
Flachschmiernippel c 1,7 2,0 1,7 2,0 2,0
7,2 12 7,2 12 12
d 2
3 d d 3 10 16 10 16 16
2 d d 4 1,5 1,5 2,5 2,5 2,9
4 d h max. 13 17 13,7 16,7 17,6
l 4,9 5,3 4,9 5,3 5,5
c
s
b s 11 17 11 17 17
h z max. 0,6 0,8 0,6 0,8 1,0
z l
Maße M 16x1,5 G 1/4 G 1/4 G 3/8
b 8,5 6,5 8,5 8,5
c 3,0 2,0 3,0 3,0
18 12 18 18
d 2
22 16 22 22
d 3
5,0 2,9 5,0 5,0
d 4
23,1 16 22 22
h max.
l 7,5 5,5 7,5 7,5
s 22 17 22 22
1,5 1 1,5 1,5
z max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 234 | Nichteisen-Werkstoffe: S. 636

DIN 3405 Maße M 6x1 M 8x1

9,5 9,5
h max.
Trichter-Schmiernippel
Form A = mit Gewinde nach DIN 13-5 l 5,5 5,5
120° d 2 6 8
2 d
c 3 3
c
s 7 9
45° l h
0,7 0,7
z max.
z
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 235

DIN 71412 Maße M 6x1 M 6x1 M 8x1 AR 1/8 M 10x1 AR 1/4

16 16 16 16 16 16
Kegelschmiernippel kurz, h max.
mit Sechskant
Form A = Kegelkopf gerade/axial l 5,5 5,5 5,5 5,5 5,5 5,5
6,5 6,5 6,5 6,5 6,5 6,5
d 2
2 d
s b* 3 3 3 3 3 3
45°
b h s 7 9 9 11 11 14
l
0,7 0,7 0,7 0,7 0,7 0,7
z z max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 409 | Edelstahl: S. 592
