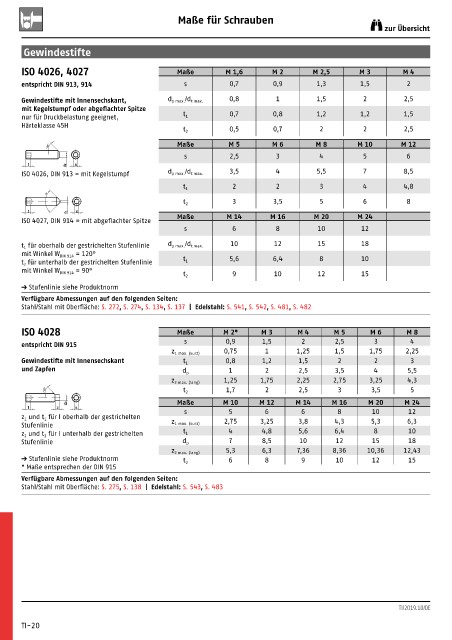

Maße für Schrauben
zur Übersicht

Gewindestifte

ISO 4026, 4027 Maße M 1,6 M 2 M 2,5 M 3 M 4
entspricht DIN 913, 914 s 0,7 0,9 1,3 1,5 2

Gewindestifte mit Innensechskant, d p max. /d t max. 0,8 1 1,5 2 2,5
mit Kegelstumpf oder abgeflachter Spitze
nur für Druckbelastung geeignet, t 1 0,7 0,8 1,2 1,2 1,5
Härteklasse 45H
t 2 0,5 0,7 2 2 2,5

~45° Maße M 5 M 6 M 8 M 10 M 12
s 2,5 3 4 5 6
t dp s
ISO 4026, DIN 913 = mit Kegelstumpf d p max. /d t max. 3,5 4 5,5 7 8,5
2 2 3 4 4,8
t 1
w
3 3,5 5 6 8
t 2
t dt s
ISO 4027, DIN 914 = mit abgeflachter Spitze Maße M 14 M 16 M 20 M 24
s 6 8 10 12

t 1 für oberhalb der gestrichelten Stufenlinie d p max. /d t max. 10 12 15 18
mit Winkel W DIN 914 = 120°
t 2 für unterhalb der gestrichelten Stufenlinie t 1 5,6 6,4 8 10
mit Winkel W DIN 914 = 90°
t 2 9 10 12 15
Å Stufenlinie siehe Produktnorm
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 272, S. 274, S. 134, S. 137 | Edelstahl: S. 541, S. 542, S. 481, S. 482

ISO 4028 Maße M 2* M 3 M 4 M 5 M 6 M 8
s 0,9 1,5 2 2,5 3 4
entspricht DIN 915
z 1 max. (kurz) 0,75 1 1,25 1,5 1,75 2,25
Gewindestifte mit Innensechskant t 1 0,8 1,2 1,5 2 2 3
und Zapfen 1 2 2,5 3,5 4 5,5
d p
1,25 1,75 2,25 2,75 3,25 4,3
z 2 max. (lang)
~45° t 2 1,7 2 2,5 3 3,5 5
dp Maße M 10 M 12 M 14 M 16 M 20 M 24
t z s s 5 6 6 8 10 12
z 1 und t 1 für I oberhalb der gestrichelten
Stufenlinie z 1 max. (kurz) 2,75 3,25 3,8 4,3 5,3 6,3
z 2 und t 2 für I unterhalb der gestrichelten t 1 4 4,8 5,6 6,4 8 10
Stufenlinie d p 7 8,5 10 12 15 18
5,3 6,3 7,36 8,36 10,36 12,43
z 2 max. (lang)
Å Stufenlinie siehe Produktnorm 6 8 9 10 12 15
t 2
* Maße entsprechen der DIN 915
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 275, S. 138 | Edelstahl: S. 543, S. 483
