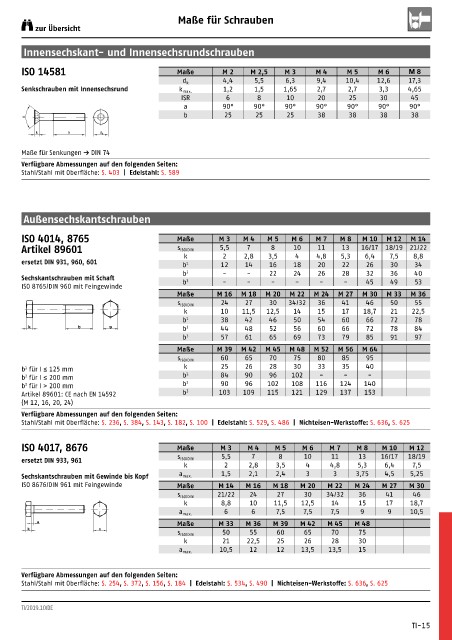

Page 716 - WS Befestigungstechnik

Maße für Schrauben
zur Übersicht

Innensechskant- und Innensechsrundschrauben

ISO 14581 Maße M 2 M 2,5 M 3 M 4 M 5 M 6 M 8
4,4 5,5 6,3 9,4 10,4 12,6 17,3
d k
Senkschrauben mit Innensechsrund k max. 1,2 1,5 1,65 2,7 2,7 3,3 4,65
ISR 6 8 10 20 25 30 45
a 90° 90° 90° 90° 90° 90° 90°
b 25 25 25 38 38 38 38
a
k b k d

Maße für Senkungen Å DIN 74
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 403 | Edelstahl: S. 589

Außensechskantschrauben

ISO 4014, 8765 Maße M 3 M 4 M 5 M 6 M 7 M 8 M 10 M 12 M 14
Artikel 89601 s ISO/DIN 5,5 7 8 10 11 13 16/17 18/19 21/22
k 2 2,8 3,5 4 4,8 5,3 6,4 7,5 8,8
ersetzt DIN 931, 960, 601 b 1 12 14 16 18 20 22 26 30 34
b 2 - - 22 24 26 28 32 36 40
Sechskantschrauben mit Schaft b 3 - - - - - - 45 49 53
ISO 8765/DIN 960 mit Feingewinde
Maße M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36
24 27 30 34/32 36 41 46 50 55
s ISO/DIN
k 10 11,5 12,5 14 15 17 18,7 21 22,5
b 1 38 42 46 50 54 60 66 72 78
k b s b 2 44 48 52 56 60 66 72 78 84
b 3 57 61 65 69 73 79 85 91 97
Maße M 39 M 42 M 45 M 48 M 52 M 56 M 64
60 65 70 75 80 85 95
s ISO/DIN
b für I ≤ 125 mm k 25 26 28 30 33 35 40
1
2
b für I ≤ 200 mm b 1 84 90 96 102 - - -
b für I > 200 mm b 2 90 96 102 108 116 124 140
3
Artikel 89601: CE nach EN 14592 b 3 103 109 115 121 129 137 153
(M 12, 16, 20, 24)
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 236, S. 384, S. 143, S. 182, S. 100 | Edelstahl: S. 529, S. 486 | Nichteisen-Werkstoffe: S. 636, S. 625

ISO 4017, 8676 Maße M 3 M 4 M 5 M 6 M 7 M 8 M 10 M 12
5,5 7 8 10 11 13 16/17 18/19
ersetzt DIN 933, 961 s ISO/DIN
k 2 2,8 3,5 4 4,8 5,3 6,4 7,5
Sechskantschrauben mit Gewinde bis Kopf a max. 1,5 2,1 2,4 3 3 3,75 4,5 5,25
ISO 8676/DIN 961 mit Feingewinde Maße M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30
21/22 24 27 30 34/32 36 41 46
s ISO/DIN
k 8,8 10 11,5 12,5 14 15 17 18,7
6 6 7,5 7,5 7,5 9 9 10,5
a max.
a Maße M 33 M 36 M 39 M 42 M 45 M 48
k s
s ISO/DIN 50 55 60 65 70 75
k 21 22,5 25 26 28 30
10,5 12 12 13,5 13,5 15
a max.

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 254, S. 372, S. 156, S. 184 | Edelstahl: S. 534, S. 490 | Nichteisen-Werkstoffe: S. 636, S. 625

TI/2019.10/DE

TI-15
