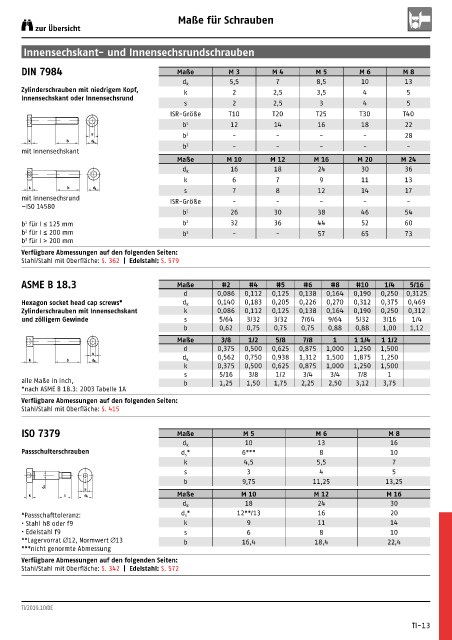

Maße für Schrauben
zur Übersicht

Innensechskant- und Innensechsrundschrauben

DIN 7984 Maße M 3 M 4 M 5 M 6 M 8
5,5 7 8,5 10 13
d k
Zylinderschrauben mit niedrigem Kopf, k 2 2,5 3,5 4 5
Innensechskant oder Innensechsrund
s 2 2,5 3 4 5
ISR-Größe T10 T20 T25 T30 T40
b 1 12 14 16 18 22
s b 2 - - - - 28
k b d k
b 3 - - - - -
mit Innensechskant
Maße M 10 M 12 M 16 M 20 M 24
16 18 24 30 36
d k
k 6 7 9 11 13
k b
s 7 8 12 14 17
d k
mit Innensechsrund ISR-Größe - - - - -
~ISO 14580
b 1 26 30 38 46 54
b für I ≤ 125 mm b 2 32 36 44 52 60
1
b für I ≤ 200 mm b 3 - - 57 65 73
2
b für I > 200 mm
3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 362 | Edelstahl: S. 579

ASME B 18.3 Maße #2 #4 #5 #6 #8 #10 1/4 5/16
d 0,086 0,112 0,125 0,138 0,164 0,190 0,250 0,3125
Hexagon socket head cap screws* d k 0,140 0,183 0,205 0,226 0,270 0,312 0,375 0,469
Zylinderschrauben mit Innensechskant k 0,086 0,112 0,125 0,138 0,164 0,190 0,250 0,312
und zölligem Gewinde s 5/64 3/32 3/32 7/64 9/64 5/32 3/16 1/4
b 0,62 0,75 0,75 0,75 0,88 0,88 1,00 1,12
Maße 3/8 1/2 5/8 7/8 1 1 1/4 1 1/2
d 0,375 0,500 0,625 0,875 1,000 1,250 1,500
s
k b d k d k 0,562 0,750 0,938 1,312 1,500 1,875 1,250
k 0,375 0,500 0,625 0,875 1,000 1,250 1,500
s 5/16 3/8 1/2 3/4 3/4 7/8 1
alle Maße in inch, b 1,25 1,50 1,75 2,25 2,50 3,12 3,75
*nach ASME B 18.3: 2003 Tabelle 1A
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 415

ISO 7379 Maße M 5 M 6 M 8
10 13 16
d k
Passschulterschrauben d s * 6*** 8 10
k 4,5 5,5 7
s 3 4 5
b 9,75 11,25 13,25
s
d
s
k b k d Maße M 10 M 12 M 16
18 24 30
d k
*Passschafttoleranz: d s * 12**/13 16 20
• Stahl h8 oder f9 k 9 11 14
• Edelstahl f9 s 6 8 10
**Lagervorrat Ø12, Normwert Ø13 b 16,4 18,4 22,4
***nicht genormte Abmessung
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 342 | Edelstahl: S. 572

TI/2019.10/DE

TI-13
