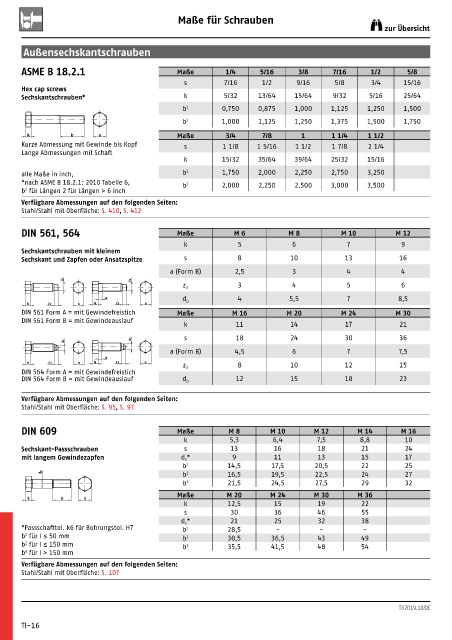

Page 717 - WS Befestigungstechnik

Maße für Schrauben
zur Übersicht

Außensechskantschrauben

ASME B 18.2.1 Maße 1/4 5/16 3/8 7/16 1/2 5/8
s 7/16 1/2 9/16 5/8 3/4 15/16
Hex cap screws
Sechskantschrauben* k 5/32 13/64 15/64 9/32 5/16 25/64
b 1 0,750 0,875 1,000 1,125 1,250 1,500
b 2 1,000 1,125 1,250 1,375 1,500 1,750

k b s Maße 3/4 7/8 1 1 1/4 1 1/2
Kurze Abmessung mit Gewinde bis Kopf s 1 1/8 1 5/16 1 1/2 1 7/8 2 1/4
Lange Abmessungen mit Schaft
k 15/32 35/64 39/64 25/32 15/16
alle Maße in inch, b 1 1,750 2,000 2,250 2,750 3,250
*nach ASME B 18.2.1: 2010 Tabelle 6, b 2 2,000 2,250 2,500 3,000 3,500
b für Längen 2 für Längen > 6 inch
1
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 410, S. 412

DIN 561, 564 Maße M 6 M 8 M 10 M 12

k 5 6 7 9
Sechskantschrauben mit kleinem
Sechskant und Zapfen oder Ansatzspitze s 8 10 13 16
a (Form B) 2,5 3 4 4
dp dp
z 2 3 4 5 6
a 4 5,5 7 8,5
d p
k z 2 s k z2 s
DIN 561 Form A = mit Gewindefreistich Maße M 16 M 20 M 24 M 30
DIN 561 Form B = mit Gewindeauslauf
k 11 14 17 21
s 18 24 30 36
dp dp
a (Form B) 4,5 6 7 7,5
a
k z 2 s k z2 s 8 10 12 15
z 2
DIN 564 Form A = mit Gewindefreistich
DIN 564 Form B = mit Gewindeauslauf d p 12 15 18 23

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 95, S. 97

DIN 609 Maße M 8 M 10 M 12 M 14 M 16
k 5,3 6,4 7,5 8,8 10
Sechskant-Passschrauben s 13 16 18 21 24
mit langem Gewindezapfen d s * 9 11 13 15 17
b 1 14,5 17,5 20,5 22 25
ds b 2 16,5 19,5 22,5 24 27
b 3 21,5 24,5 27,5 29 32
Maße M 20 M 24 M 30 M 36
k b s
k 12,5 15 19 22
s 30 36 46 55
d s * 21 25 32 38
* Passschafttol. k6 für Bohrungstol. H7 b 1 28,5 - - -
b für I ≤ 50 mm b 2 30,5 36,5 43 49
1
b für I ≤ 150 mm b 3 35,5 41,5 48 54
2
b für I > 150 mm
3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 107

TI/2019.10/DE

TI-16
