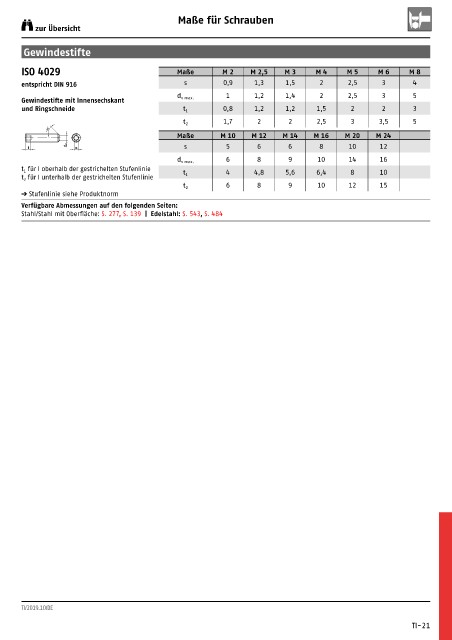

Maße für Schrauben
zur Übersicht

Gewindestifte

ISO 4029 Maße M 2 M 2,5 M 3 M 4 M 5 M 6 M 8
entspricht DIN 916 s 0,9 1,3 1,5 2 2,5 3 4
1 1,2 1,4 2 2,5 3 5
Gewindestifte mit Innensechskant d v max.
und Ringschneide t 1 0,8 1,2 1,2 1,5 2 2 3
1,7 2 2 2,5 3 3,5 5
t 2
~45°
Maße M 10 M 12 M 14 M 16 M 20 M 24
t dv s s 5 6 6 8 10 12
6 8 9 10 14 16
d v max.
t 1 für I oberhalb der gestrichelten Stufenlinie 4 4,8 5,6 6,4 8 10
t 2 für I unterhalb der gestrichelten Stufenlinie t 1
6 8 9 10 12 15
t 2
Å Stufenlinie siehe Produktnorm
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 277, S. 139 | Edelstahl: S. 543, S. 484
