DIN
Normenumstellung EN
zur Übersicht ISO

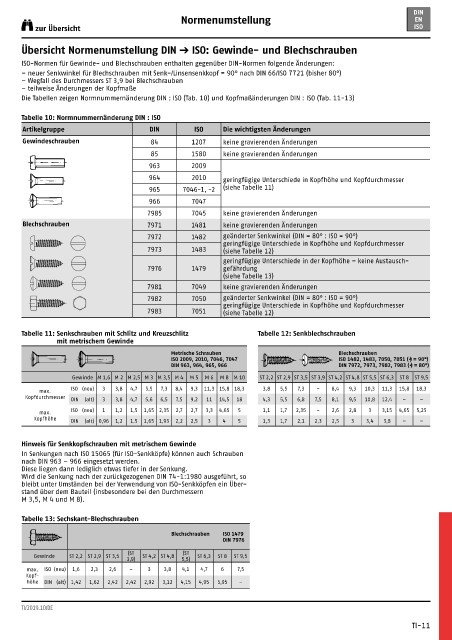

Übersicht Normenumstellung DIN Å ISO: Gewinde- und Blechschrauben

ISO-Normen für Gewinde- und Blechschrauben enthalten gegenüber DIN-Normen folgende Änderungen:
– neuer Senkwinkel für Blechschrauben mit Senk-/Linsensenkkopf = 90° nach DIN 66/ISO 7721 (bisher 80°)
– Wegfall des Durchmessers ST 3,9 bei Blechschrauben
– teilweise Änderungen der Kopfmaße
Die Tabellen zeigen Normnummernänderung DIN : ISO (Tab. 10) und Kopfmaßänderungen DIN : ISO (Tab. 11-13)

Tabelle 10: Normnummernänderung DIN : ISO
Artikelgruppe DIN ISO Die wichtigsten Änderungen
Gewindeschrauben 84 1207 keine gravierenden Änderungen

85 1580 keine gravierenden Änderungen
963 2009
964 2010 geringfügige Unterschiede in Kopfhöhe und Kopfdurchmesser
965 7046-1, -2 (siehe Tabelle 11)
966 7047
7985 7045 keine gravierenden Änderungen
Blechschrauben 7971 1481 keine gravierenden Änderungen
7972 1482 geänderter Senkwinkel (DIN = 80° : ISO = 90°)
geringfügige Unterschiede in Kopfhöhe und Kopfdurchmesser
7973 1483 (siehe Tabelle 12)
geringfügige Unterschiede in der Kopfhöhe – keine Austausch-
7976 1479 gefährdung
(siehe Tabelle 13)
7981 7049 keine gravierenden Änderungen
7982 7050 geänderter Senkwinkel (DIN = 80° : ISO = 90°)
geringfügige Unterschiede in Kopfhöhe und Kopfdurchmesser
7983 7051 (siehe Tabelle 12)

Tabelle 11: Senkschrauben mit Schlitz und Kreuzschlitz Tabelle 12: Senkblechschrauben
mit metrischem Gewinde

Metrische Schrauben Blechschrauben
ISO 2009, 2010, 7046, 7047 ISO 1482, 1483, 7050, 7051 (<) = 90°)
DIN 963, 964, 965, 966 DIN 7972, 7973, 7982, 7983 (<) = 80°)
Gewinde M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10 ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8 ST 9,5
max. ISO (neu) 3 3,8 4,7 5,5 7,3 8,4 9,3 11,3 15,8 18,3 3,8 5,5 7,3 – 8,4 9,3 10,3 11,3 15,8 18,3
Kopfdurchmesser DIN (alt) 3 3,8 4,7 5,6 6,5 7,5 9,2 11 14,5 18 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4 – –
max. ISO (neu) 1 1,2 1,5 1,65 2,35 2,7 2,7 3,3 4,65 5 1,1 1,7 2,35 – 2,6 2,8 3 3,15 4,65 5,25
Kopfhöhe DIN (alt) 0,96 1,2 1,5 1,65 1,93 2,2 2,5 3 4 5 1,3 1,7 2,1 2,3 2,5 3 3,4 3,8 – –

Hinweis für Senkkopfschrauben mit metrischem Gewinde
In Senkungen nach ISO 15065 (für ISO-Senkköpfe) können auch Schrauben
nach DIN 963 – 966 eingesetzt werden.
Diese liegen dann lediglich etwas tiefer in der Senkung.
Wird die Senkung nach der zurückgezogenen DIN 74-1:1980 ausgeführt, so
bleibt unter Umständen bei der Verwendung von ISO-Senkköpfen ein Über-
stand über dem Bauteil (insbesondere bei den Durchmessern
M 3,5, M 4 und M 8).

Tabelle 13: Sechskant-Blechschrauben
Blechschrauben ISO 1479
DIN 7976
(ST (ST
Gewinde ST 2,2 ST 2,9 ST 3,5 ST 4,2 ST 4,8 ST 6,3 ST 8 ST 9,5
3,9) 5,5)
max. ISO (neu) 1,6 2,3 2,6 – 3 3,8 4,1 4,7 6 7,5
Kopf-
höhe DIN (alt) 1,42 1,62 2,42 2,42 2,92 3,12 4,15 4,95 5,95 –
