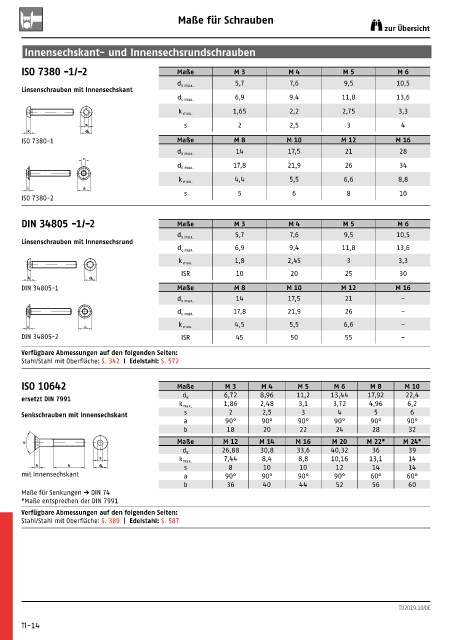

Maße für Schrauben
zur Übersicht

Innensechskant- und Innensechsrundschrauben

ISO 7380 -1/-2 Maße M 3 M 4 M 5 M 6
5,7 7,6 9,5 10,5
d k max.
Linsenschrauben mit Innensechskant
6,9 9,4 11,8 13,6
d c max.
1,65 2,2 2,75 3,3
k max.
s s 2 2,5 3 4
k dk
ISO 7380-1 Maße M 8 M 10 M 12 M 16
14 17,5 21 28
d k max.
s
17,8 21,9 26 34
d c max.
4,4 5,5 6,6 8,8
k max.
k d c
s 5 6 8 10
ISO 7380-2

DIN 34805 -1/-2 Maße M 3 M 4 M 5 M 6
5,7 7,6 9,5 10,5
d k max.
Linsenschrauben mit Innensechsrund
d c max. 6,9 9,4 11,8 13,6
1,8 2,45 3 3,3
k max.
ISR 10 20 25 30
k dk
DIN 34805-1 Maße M 8 M 10 M 12 M 16
14 17,5 21 -
d k max.
17,8 21,9 26 -
d c max.
4,5 5,5 6,6 -
k dc k max.
DIN 34805-2 ISR 45 50 55 -
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 342 I Edelstahl: S. 572

ISO 10642 Maße M 3 M 4 M 5 M 6 M 8 M 10
6,72 8,96 11,2 13,44 17,92 22,4
ersetzt DIN 7991 d k
k max. 1,86 2,48 3,1 3,72 4,96 6,2
Senkschrauben mit Innensechskant s 2 2,5 3 4 5 6
a 90° 90° 90° 90° 90° 90°
b 18 20 22 24 28 32
Maße M 12 M 14 M 16 M 20 M 22* M 24*
a
26,88 30,8 33,6 40,32 36 39
d k
s 7,44 8,4 8,8 10,16 13,1 14
k max.
k b k d s 8 10 10 12 14 14
mit Innensechskant a 90° 90° 90° 90° 60° 60°
b 36 40 44 52 56 60
Maße für Senkungen Å DIN 74
*Maße entsprechen der DIN 7991
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 389 | Edelstahl: S. 587
