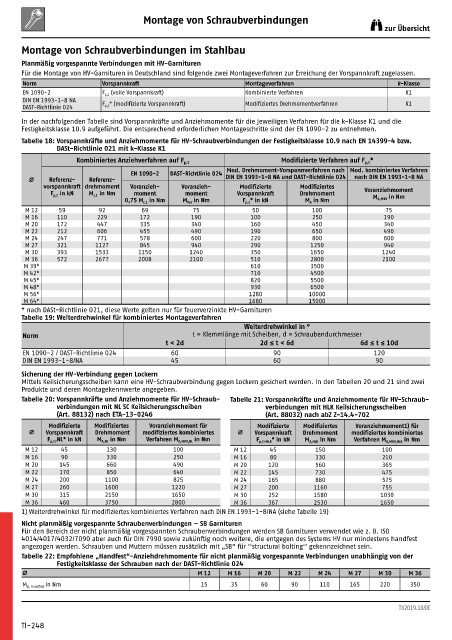

Montage von Schraubverbindungen
                                                                                                       zur Übersicht

       Montage von Schraubverbindungen im Stahlbau

       Planmäßig vorgespannte Verbindungen mit HV-Garnituren
       Für die Montage von HV-Garnituren in Deutschland sind folgende zwei Montageverfahren zur Erreichung der Vorspannkraft zugelassen.
       Norm                 Vorspannkraft                         Montageverfahren                        k-Klasse
       EN 1090-2            F p,C  (volle Vorspannkraft)          Kombinierte Verfahren                     K1
       DIN EN 1993-1-8 NA
       DAST-Richtlinie 024  F p,C * (modifizierte Vorspannkraft)  Modifiziertes Drehmomentverfahren         K1
       In der nachfolgenden Tabelle sind Vorspannkräfte und Anziehmomente für die jeweiligen Verfahren für die k-Klasse K1 und die
       Festigkeitsklasse 10.9 aufgeführt. Die entsprechend erforderlichen Montageschritte sind der EN 1090-2 zu entnehmen.
       Tabelle 18:  Vorspannkräfte und Anziehmomente für HV-Schraubverbindungen der Festigkeitsklasse 10.9 nach EN 14399-4 bzw.
                DASt-Richtlinie 021 mit k-Klasse K1
                                                                           Modifizierte Verfahren auf F p,C *
                     Kombiniertes Anziehverfahren auf F p,C
                                                             Mod. Drehmoment-Vorspannverfahren nach  Mod. kombiniertes Verfahren
                                   EN 1090-2  DAST-Richtlinie 024
         Ø    Referenz-    Referenz-                        DIN EN 1993-1-8 NA und DAST-Richtlinie 024  nach DIN EN 1993-1-8 NA
             vorspannkraft  drehmoment   Voranzieh-   Voranzieh-   Modifizierte   Modifiziertes
              F p,C  in kN  M r,1  in Nm  moment   moment      Vorspannkraft    Drehmoment       Voranziehmoment
                                  0,75 M r,1  in Nm  M Vor  in Nm  F p,C * in kN  M A  in Nm       M A,MKV  in Nm
        M 12    59         92         69            75             50              100                 75
        M 16    110        229        172          190             100             250                190
        M 20    172        447        335          340             160             450                340
        M 22    212        606        455          490             190             650                490
        M 24    247        771        578          600             220             800                600
        M 27    321       1127        845          940             290             1250               940
        M 30    393       1533       1150          1240            350             1650               1240
        M 36    572       2677       2008          2100            510             2800               2100
       M 39*                                                       610             3500
       M 42*                                                       710             4500
       M 45*                                                       820             5500
       M 48*                                                       930             6500
       M 56*                                                       1280           10000
       M 64*                                                       1680           15000
       * nach DASt-Richtlinie 021, diese Werte gelten nur für feuerverzinkte HV-Garnituren
       Tabelle 19: Weiterdrehwinkel für kombiniertes Montageverfahren
                                                                 Weiterdrehwinkel in °
       Norm                                         t = Klemmlänge mit Scheiben, d = Schraubendurchmesser
                                             t < 2d                   2d ≤ t < 6d               6d ≤ t ≤ 10d
       EN 1090-2 / DAST-Richtlinie 024        60                         90                        120
       DIN EN 1993-1-8/NA                     45                         60                         90
       Sicherung der HV-Verbindung gegen Lockern
       Mittels Keilsicherungsscheiben kann eine HV-Schraubverbindung gegen Lockern gesichert werden. In den Tabellen 20 und 21 sind zwei
       Produkte und deren Montagekennwerte angegeben.
       Tabelle 20:  Vorspannkräfte und Anziehmomente für HV-Schraub-   Tabelle 21:  Vorspannkräfte und Anziehmomente für HV-Schraub-
                verbindungen mit NL SC Keilsicherungsscheiben          verbindungen mit HLK Keilsicherungsscheiben
                (Art. 88132) nach ETA-13-0246                          (Art. 88032) nach abZ Z-14.4-702
              Modifizierte   Modifiziertes   Voranziehmoment für     Modifizierte   Modifiziertes   Voranziehmoment1) für
         Ø   Vorspannkraft    Drehmoment   modifiziertes kombiniertes   Ø  Vorspannkraft   Drehmoment   modifiziertes kombiniertes
             F p,C ,NL* in kN  M A,NL  in Nm  Verfahren M A,MKV,NL  in Nm  F p,C , HLK * in kN  M A,HLK  in Nm  Verfahren M A,MKV,HLK  in Nm
        M 12     45          130               100             M 12     45          150               100
        M 16     90          330               250             M 16     80          330               210
        M 20     145         660               490             M 20     120         560               365
        M 22     170         850               640             M 22     145         730               475
        M 24     200         1100              825             M 24     165         880               575
        M 27     260         1600             1220             M 27     200         1160              755
        M 30     315         2150             1650             M 30     252         1580             1030
        M 36     460         3750             2800             M 36     367         2530             1650
       1) Weiterdrehwinkel für modifiziertes kombiniertes Verfahren nach DIN EN 1993-1-8/NA (siehe Tabelle 19)
       Nicht planmäßig vorgespannte Schraubenverbindungen – SB Garnituren
       Für den Bereich der nicht planmäßig vorgespannten Schraubenverbindungen werden SB Garnituren verwendet wie z. B. ISO
       4014/4017/4032/7090 aber auch für DIN 7990 sowie zukünftig noch weitere, die entgegen des Systems HV nur mindestens handfest
       angezogen werden. Schrauben und Muttern müssen zusätzlich mit „SB“ für ‘‘structural bolting‘‘ gekennzeichnet sein.
       Tabelle 22:  Empfohlene „Handfest“-Anziehdrehmomente für nicht planmäßig vorgespannte Verbindungen unabhängig von der
                Festigkeitsklasse der Schrauben nach der DAST-Richtlinie 024
       Ø                                             M 12    M 16    M 20    M 22    M 24    M 27    M 30    M 36
       M A, handfest  in Nm                           15      35      60      90     110     165     220     350
