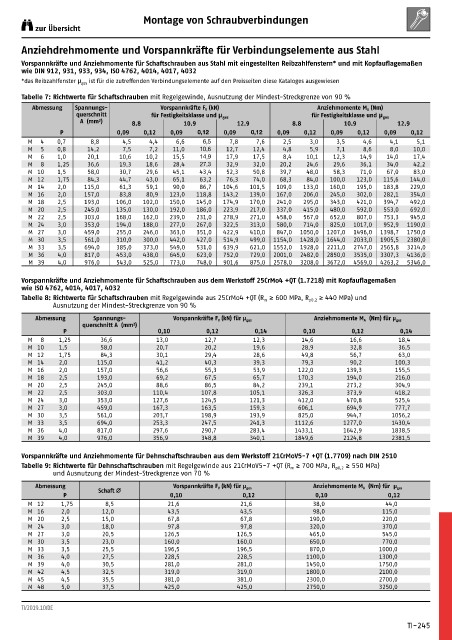

Montage von Schraubverbindungen
zur Übersicht

Anziehdrehmomente und Vorspannkräfte für Verbindungselemente aus Stahl

Vorspannkräfte und Anziehmomente für Schaftschrauben aus Stahl mit eingestellten Reibzahlfenstern* und mit Kopfauflagemaßen
wie DIN 912, 931, 933, 934, ISO 4762, 4014, 4017, 4032
*das Reibzahlfenster μ ges ist für die zutreffenden Verbindungselemente auf den Preisseiten diese Kataloges ausgewiesen
Tabelle 7: Richtwerte für Schaftschrauben mit Regelgewinde, Ausnutzung der Mindest-Streckgrenze von 90 %
Abmessung Spannungs- Vorspannkräfte F V (kN) Anziehmomente M A (Nm)
querschnitt für Festigkeitsklasse und μ ges für Festigkeitsklasse und μ ges
A (mm²) 8.8 10.9 12.9 8.8 10.9 12.9
P 0,09 0,12 0,09 0,12 0,09 0,12 0,09 0,12 0,09 0,12 0,09 0,12
M 4 0,7 8,8 4,5 4,4 6,6 6,5 7,8 7,6 2,5 3,0 3,5 4,6 4,1 5,1
M 5 0,8 14,2 7,5 7,2 11,0 10,6 12,7 12,4 4,8 5,9 7,1 8,6 8,0 10,0
M 6 1,0 20,1 10,6 10,2 15,5 14,9 17,9 17,5 8,4 10,1 12,3 14,9 14,0 17,4
M 8 1,25 36,6 19,3 18,6 28,4 27,3 32,9 32,0 20,2 24,6 29,6 36,1 34,0 42,2
M 10 1,5 58,0 30,7 29,6 45,1 43,4 52,3 50,8 39,7 48,0 58,3 71,0 67,0 83,0
M 12 1,75 84,3 44,7 43,0 65,1 63,2 76,3 74,0 68,3 84,0 100,0 123,0 115,6 144,0
M 14 2,0 115,0 61,3 59,1 90,0 86,7 104,6 101,5 109,0 133,0 160,0 195,0 183,8 229,0
M 16 2,0 157,0 83,8 80,9 123,0 118,8 143,2 139,0 167,0 206,0 245,0 302,0 282,1 354,0
M 18 2,5 193,0 106,0 102,0 150,0 145,0 174,9 170,0 241,0 295,0 343,0 421,0 394,7 492,0
M 20 2,5 245,0 135,0 130,0 192,0 186,0 223,9 217,0 337,0 415,0 480,0 592,0 553,0 692,0
M 22 2,5 303,0 168,0 162,0 239,0 231,0 278,9 271,0 458,0 567,0 652,0 807,0 753,3 945,0
M 24 3,0 353,0 194,0 188,0 277,0 267,0 322,5 313,0 580,0 714,0 825,0 1017,0 952,9 1190,0
M 27 3,0 459,0 255,0 246,0 363,0 351,0 422,9 410,0 847,0 1050,0 1207,0 1496,0 1398,7 1750,0
M 30 3,5 561,0 310,0 300,0 442,0 427,0 514,9 499,0 1154,0 1428,0 1644,0 2033,0 1905,5 2380,0
M 33 3,5 694,0 385,0 373,0 549,0 531,0 639,9 621,0 1552,0 1928,0 2211,0 2747,0 2565,8 3214,0
M 36 4,0 817,0 453,0 438,0 645,0 623,0 752,0 729,0 2001,0 2482,0 2850,0 3535,0 3307,3 4136,0
M 39 4,0 976,0 543,0 525,0 773,0 748,0 901,6 875,0 2578,0 3208,0 3672,0 4569,0 4263,2 5346,0

Vorspannkräfte und Anziehmomente für Schaftschrauben aus dem Werkstoff 25CrMo4 +QT (1.7218) mit Kopfauflagemaßen
wie ISO 4762, 4014, 4017, 4032
Tabelle 8: Richtwerte für Schaftschrauben mit Regelgewinde aus 25CrMo4 +QT (R m ≥ 600 MPa, R p0,2 ≥ 440 MPa) und
Ausnutzung der Mindest-Streckgrenze von 90 %
Abmessung Spannungs- Vorspannkräfte F V (kN) für µ ges Anziehmomente M A (Nm) für µ ges
querschnitt A (mm²)
P 0,10 0,12 0,14 0,10 0,12 0,14
M 8 1,25 36,6 13,0 12,7 12,3 14,6 16,6 18,4
M 10 1,5 58,0 20,7 20,2 19,6 28,9 32,8 36,5
M 12 1,75 84,3 30,1 29,4 28,6 49,8 56,7 63,0
M 14 2,0 115,0 41,2 40,3 39,3 79,3 90,2 100,3
M 16 2,0 157,0 56,6 55,3 53,9 122,0 139,3 155,5
M 18 2,5 193,0 69,2 67,5 65,7 170,3 194,0 216,0
M 20 2,5 245,0 88,6 86,5 84,2 239,1 273,2 304,9
M 22 2,5 303,0 110,4 107,8 105,1 326,3 373,9 418,2
M 24 3,0 353,0 127,6 124,5 121,3 412,0 470,8 525,4
M 27 3,0 459,0 167,3 163,5 159,3 606,1 694,9 777,7
M 30 3,5 561,0 203,7 198,9 193,9 825,0 944,7 1056,2
M 33 3,5 694,0 253,3 247,5 241,3 1112,6 1277,0 1430,4
M 36 4,0 817,0 297,6 290,7 283,4 1433,1 1642,9 1838,5
M 39 4,0 976,0 356,9 348,8 340,1 1849,6 2124,8 2381,5

Vorspannkräfte und Anziehmomente für Dehnschaftschrauben aus dem Werkstoff 21CrMoV5-7 +QT (1.7709) nach DIN 2510
Tabelle 9: Richtwerte für Dehnschaftschrauben mit Regelgewinde aus 21CrMoV5-7 +QT (R m ≥ 700 MPa, R p0,2 ≥ 550 MPa)
und Ausnutzung der Mindest-Streckgrenze von 70 %
Abmessung Vorspannkräfte F V (kN) für µ ges Anziehmomente M A (Nm) für µ ges
P Schaft Ø 0,10 0,12 0,10 0,12
M 12 1,75 8,5 21,6 21,6 38,0 44,0
M 16 2,0 12,0 43,5 43,5 98,0 115,0
M 20 2,5 15,0 67,8 67,8 190,0 220,0
M 24 3,0 18,0 97,8 97,8 320,0 370,0
M 27 3,0 20,5 126,5 126,5 465,0 545,0
M 30 3,5 23,0 160,0 160,0 650,0 770,0
M 33 3,5 25,5 196,5 196,5 870,0 1000,0
M 36 4,0 27,5 228,5 228,5 1100,0 1300,0
M 39 4,0 30,5 281,0 281,0 1450,0 1750,0
M 42 4,5 32,5 319,0 319,0 1800,0 2100,0
M 45 4,5 35,5 381,0 381,0 2300,0 2700,0
M 48 5,0 37,5 425,0 425,0 2750,0 3250,0
