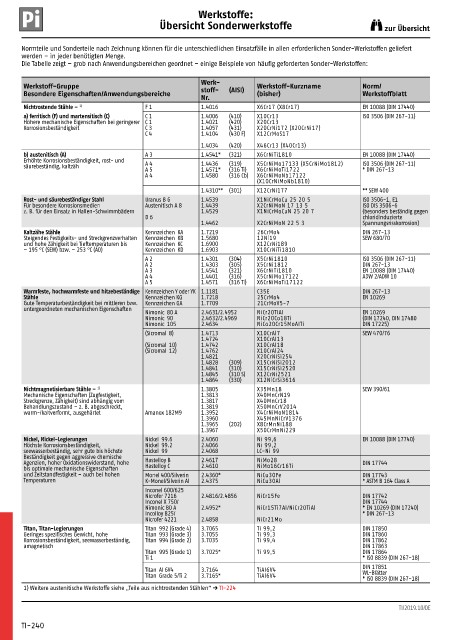

Page 941 - WS Befestigungstechnik

Pi Übersicht Sonderwerkstoffe zur Übersicht
Werkstoffe:

Normteile und Sonderteile nach Zeichnung können für die unterschiedlichen Einsatzfälle in allen erforderlichen Sonder-Werkstoffen geliefert
werden – in jeder benötigten Menge.
Die Tabelle zeigt – grob nach Anwendungsbereichen geordnet – einige Beispiele von häufig geforderten Sonder-Werkstoffen:

Werk-
Werkstoff-Gruppe stoff- (AISI) Werkstoff-Kurzname Norm/
Besondere Eigenschaften/Anwendungsbereiche (bisher) Werkstoffblatt
Nr.
Nichtrostende Stähle – 1) F 1 1.4016 X6Cr17 (X8Cr17) EN 10088 (DIN 17440)
a) ferritisch (F) und martensitisch (C) C 1 1.4006 (410) X10Cr13 ISO 3506 (DIN 267-11)
Höhere mechanische Eigenschaften bei geringerer C 1 1.4021 (420) X20Cr13
Korrosionsbeständigkeit C 3 1.4057 (431) X20CrNi172 (X20CrNi17)
C 4 1.4104 (430 F) X12CrMoS17
1.4034 (420) X46Cr13 (X40Cr13)
b) austenitisch (A) A 3 1.4541* (321) X6CrNiTi1810 EN 10088 (DIN 17440)
Erhöhte Korrosionsbeständigkeit, rost- und A 4 1.4436 (319) X5CrNiMo17133 (X5CrNiMo1812) ISO 3506 (DIN 267-11)
säurebeständig, kaltzäh
A 5 1.4571* (316 Ti) X6CrNiMoTi1722 * DIN 267-13
A 4 1.4580 (316 Cb) X6CrNiMoNb17122
(X10CrNiMoNb1810)
1.4310** (301) X12CrNi177 ** SEW 400
Rost- und säurebeständiger Stahl Uranus B 6 1.4539 X1NiCrMoCu 25 20 5 ISO 3506-1, E1
Für besondere Korrosionsmedien Austenitisch A 8 1.4439 X2CrNiMoN 17 13 5 ISO DIS 3506-6
z. B. für den Einsatz in Hallen-Schwimmbädern 1.4529 X1NiCrMoCuN 25 20 7 (besonders beständig gegen
D 6 chloridinduzierte
1.4462 X2CrNiMoN 22 5 3 Spannungsrisskorrosion)
Kaltzähe Stähle Kennzeichen KA 1.7219 26CrMo4 DIN 267-13
Steigendes Festigkeits- und Streckgrenzverhalten Kennzeichen KB 1.5680 12Ni19 SEW 680/70
und hohe Zähigkeit bei Tieftemperaturen bis Kennzeichen KC 1.6900 X12CrNi189
– 195 °C (SEW) bzw. – 253 °C (AD) Kennzeichen KD 1.6903 X10CrNiTi1810
A 2 1.4301 (304) X5CrNi1810 ISO 3506 (DIN 267-11)
A 2 1.4303 (305) X5CrNi1812 DIN 267-13
A 3 1.4541 (321) X6CrNiTi1810 EN 10088 (DIN 17440)
A 4 1.4401 (316) X5CrNiMo17122 ADW 2/ADW 10
A 5 1.4571 (316 Ti) X6CrNiMoTi17122
Warmfeste, hochwarmfeste und hitzebeständige Kennzeichen Y oder YK 1.1181 C35E DIN 267-13
Stähle Kennzeichen KG 1.7218 25CrMo4 EN 10269
Gute Temperaturbeständigkeit bei mittleren bzw. Kennzeichen GA 1.7709 21CrMoV5-7
untergeordneten mechanischen Eigenschaften
Nimonic 80 A 2.4631/2.4952 NiCr20TiAl EN 10269
Nimonic 90 2.4632/2.4969 NiCr20Co18Ti (DIN 17240, DIN 17480
Nimonic 105 2.4634 NiCo20Cr15MoAlTi DIN 17225)
(Sicromal 8) 1.4713 X10CrAl7 SEW 470/76
1.4724 X10CrAl13
(Sicromal 10) 1.4742 X10CrAl18
(Sicromal 12) 1.4762 X10CrAl24
1.4821 X20CrNiSi254
1.4828 (309) X15CrNiSi2012
1.4841 (310) X15CrNiSi2520
1.4845 (310 S) X12CrNi2521
1.4864 (330) X12NiCrSi3616
Nichtmagnetisierbare Stähle – 1) 1.3805 X35Mn18 SEW 390/61
Mechanische Eigenschaften (Zugfestigkeit, 1.3813 X40MnCrN19
Streckgrenze, Zähigkeit) sind abhängig vom 1.3817 X40MnCr18
Behandlungszustand – z. B. abgeschreckt, 1.3819 X50MnCrV2014
warm-/kaltverformt, ausgehärtet Amanox 182M9 1.3952 X4CrNiMoN1814
1.3960 X45MnNiCrV1376
1.3965 (202) X8CrMnNi188
1.3967 X50CrMnNi229
Nickel, Nickel-Legierungen Nickel 99.6 2.4060 Ni 99,6 EN 10088 (DIN 17740)
Höchste Korrosionsbeständigkeit, Nickel 99.2 2.4066 Ni 99,2
seewasserbeständig, sehr gute bis höchste Nickel 99 2.4068 LC-Ni 99
Beständigkeit gegen aggressive chemische Hastelloy B 2.4617 NiMo28
Agenzien, hoher Oxidationswiderstand, hohe DIN 17744
bis optimale mechanische Eigenschaften Hastelloy C 2.4610 NiMo16Cr16Ti
und Zeitstandfestigkeit – auch bei hohen Monel 400/Silverin 2.4360* NiCu30Fe DIN 17743
Temperaturen K-Monel/Silverin Al 2.4375 NiCu30Al * ASTM B 164 Class A
Inconel 600/625
Nicrofer 7216 2.4816/2.4856 NiCr15Fe DIN 17742
Inconel X 750/ DIN 17744
Nimonic 80 A 2.4952* NiCr15Ti7Al/NiCr20TiAl * EN 10269 (DIN 17240)
Incolloy 825/ * DIN 267-13
Nicrofer 4221 2.4858 NiCr21Mo
Titan, Titan-Legierungen Titan 992 (Grade 4) 3.7065 Ti 99,2 DIN 17850
Geringes spezifisches Gewicht, hohe Titan 993 (Grade 3) 3.7055 Ti 99,3 DIN 17860
Korrosionsbeständigkeit, seewasserbeständig, Titan 994 (Grade 2) 3.7035 Ti 99,4 DIN 17862
amagnetisch DIN 17863
Titan 995 (Grade 1) 3.7025* Ti 99,5 DIN 17864
Ti 1 * ISO 8839 (DIN 267-18)
Titan Al 6V4 3.7164 TiAl6V4 DIN 17851
WL-Blätter
Titan Grade 5/Ti 2 3.7165* TiAl6V4 * ISO 8839 (DIN 267-18)
1) Weitere austenitische Werkstoffe siehe „Teile aus nichtrostenden Stählen“ Å TI-224

TI/2019.10/DE

TI-240
