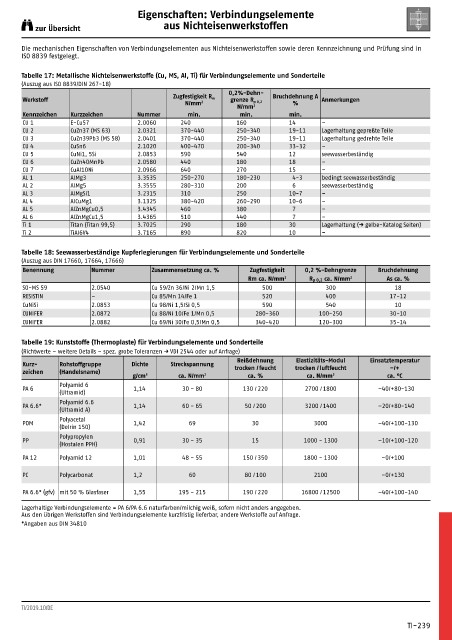

Eigenschaften: Verbindungselemente

zur Übersicht aus Nichteisenwerkstoffen

Die mechanischen Eigenschaften von Verbindungselementen aus Nichteisenwerkstoffen sowie deren Kennzeichnung und Prüfung sind in
ISO 8839 festgelegt.

Tabelle 17: Metallische Nichteisenwerkstoffe (Cu, MS, Al, Ti) für Verbindungselemente und Sonderteile
(Auszug aus ISO 8839/DIN 267-18)
0,2%-Dehn-
Werkstoff Zugfestigkeit R m Bruchdehnung A Anmerkungen
N/mm 2 grenze R p 0,2 %
N/mm 2
Kennzeichen Kurzzeichen Nummer min. min. min.
CU 1 E-Cu57 2.0060 240 160 14 –
CU 2 CuZn37 (MS 63) 2.0321 370-440 250-340 19-11 Lagerhaltung gepreßte Teile
CU 3 CuZn39Pb3 (MS 58) 2.0401 370-440 250-340 19-11 Lagerhaltung gedrehte Teile
CU 4 CuSn6 2.1020 400-470 200-340 33-32 –
CU 5 CuNi1, 5Si 2.0853 590 540 12 seewasserbeständig
CU 6 CuZn40MnPb 2.0580 440 180 18 –
CU 7 CuAI10Ni 2.0966 640 270 15 –
AL 1 AIMg3 3.3535 250-270 180-230 4-3 bedingt seewasserbeständig
AL 2 AIMg5 3.3555 280-310 200 6 seewasserbeständig
AL 3 AIMgSi1 3.2315 310 250 10-7 –
AL 4 AICuMg1 3.1325 380-420 260-290 10-6 –
AL 5 AIZnMgCu0,5 3.4345 460 380 7 –
AL 6 AIZnMgCu1,5 3.4365 510 440 7 –
Ti 1 Titan (Titan 99,5) 3.7025 290 180 30 Lagerhaltung (→ gelbe-Katalog Seiten)
Ti 2 TiAI6V4 3.7165 890 820 10 –

Tabelle 18: Seewasserbeständige Kupferlegierungen für Verbindungselemente und Sonderteile
(Auszug aus DIN 17660, 17664, 17666)
Benennung Nummer Zusammensetzung ca. % Zugfestigkeit 0,2 %-Dehngrenze Bruchdehnung
Rm ca. N/mm 2 R p 0,2 ca. N/mm 2 As ca. %
SO-MS 59 2.0540 Cu 59/Zn 36/Ni 2/Mn 1,5 500 300 18
RESISTIN – Cu 85/Mn 14/Fe 1 520 400 17-12
CuNiSi 2.0853 Cu 98/Ni 1,5/Si 0,5 590 540 10
CUNIFER 2.0872 Cu 88/Ni 10/Fe 1/Mn 0,5 280-360 100-250 30-10
CUNIFER 2.0882 Cu 69/Ni 30/Fe 0,5/Mn 0,5 340-420 120-300 35-14

Tabelle 19: Kunststoffe (Thermoplaste) für Verbindungselemente und Sonderteile
(Richtwerte – weitere Details – spez. grobe Toleranzen → VDI 2544 oder auf Anfrage)
Reißdehnung Elastizitäts-Modul Einsatztemperatur
Kurz- Rohstoffgruppe Dichte Streckspannung trocken / feucht trocken / luftfeucht –/+
zeichen (Handelsname)
g/cm 3 ca. N/mm 2 ca. % ca. N/mm 2 ca. °C
Polyamid 6
PA 6 1,14 30 - 80 130 / 220 2700 / 1800 –40/+80-130
(Ultramid)
Polyamid 6.6
PA 6.6* 1,14 60 - 65 50 / 200 3200 / 1400 –20/+80-140
(Ultramid A)
Polyacetal
POM 1,42 69 30 3000 –40/+100-130
(Delrin 150)
Polypropylen
PP 0,91 30 - 35 15 1000 - 1300 –10/+100-120
(Hostalen PPH)
PA 12 Polyamid 12 1,01 48 - 55 150 / 350 1800 - 1300 –0/+100

PC Polycarbonat 1,2 60 80 / 100 2100 –0/+130
PA 6.6* (gfv) mit 50 % Glasfaser 1,55 195 - 215 190 / 220 16800 / 12500 –40/+100-140

Lagerhaltige Verbindungselemente = PA 6/PA 6.6 naturfarben/milchig weiß, sofern nicht anders angegeben.
Aus den übrigen Werkstoffen sind Verbindungselemente kurzfristig lieferbar, andere Werkstoffe auf Anfrage.
*Angaben aus DIN 34810
