Montage von Schraubverbindungen
zur Übersicht

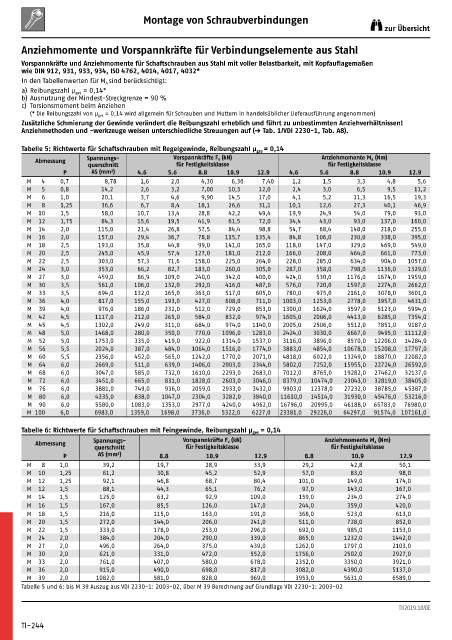

Anziehmomente und Vorspannkräfte für Verbindungselemente aus Stahl

Vorspannkräfte und Anziehmomente für Schaftschrauben aus Stahl mit voller Belastbarkeit, mit Kopfauflagemaßen
wie DIN 912, 931, 933, 934, ISO 4762, 4014, 4017, 4032*
In den Tabellenwerten für M A sind berücksichtigt:
a) Reibungszahl μ ges = 0,14*
b) Ausnutzung der Mindest-Streckgrenze = 90 %
c) Torsionsmoment beim Anziehen
(* Die Reibungszahl von μ ges = 0,14 wird allgemein für Schrauben und Muttern in handelsüblicher Lieferausführung angenommen)
Zusätzliche Schmierung der Gewinde verändert die Reibungszahl erheblich und führt zu unbestimmten Anziehverhältnissen!
Anziehmethoden und -werkzeuge weisen unterschiedliche Streuungen auf (Å Tab. 1/VDI 2230-1, Tab. A8).

Tabelle 5: Richtwerte für Schaftschrauben mit Regelgewinde, Reibungszahl µ ges = 0,14
Abmessung Spannungs- Vorspannkräfte F V (kN) Anziehmomente M A (Nm)
querschnitt für Festigkeitsklasse für Festigkeitsklasse
P AS (mm²) 4.6 5.6 8.8 10.9 12.9 4.6 5.6 8.8 10.9 12.9
M 4 0,7 8,78 1,6 2,0 4,30 6,30 7,40 1,2 1,5 3,3 4,8 5,6
M 5 0,8 14,2 2,6 3,2 7,00 10,3 12,0 2,4 3,0 6,5 9,5 11,2
M 6 1,0 20,1 3,7 4,6 9,90 14,5 17,0 4,1 5,2 11,3 16,5 19,3
M 8 1,25 36,6 6,7 8,4 18,1 26,6 31,1 10,1 12,6 27,3 40,1 46,9
M 10 1,5 58,0 10,7 13,4 28,8 42,2 49,4 19,9 24,9 54,0 79,0 93,0
M 12 1,75 84,3 15,6 19,5 41,9 61,5 72,0 34,4 43,0 93,0 137,0 160,0
M 14 2,0 115,0 21,4 26,8 57,5 84,4 98,8 54,7 68,4 148,0 218,0 255,0
M 16 2,0 157,0 29,4 36,7 78,8 115,7 135,4 84,8 106,0 230,0 338,0 395,0
M 18 2,5 193,0 35,8 44,8 99,0 141,0 165,0 118,0 147,0 329,0 469,0 549,0
M 20 2,5 245,0 45,9 57,4 127,0 181,0 212,0 166,0 208,0 464,0 661,0 773,0
M 22 2,5 303,0 57,3 71,6 158,0 225,0 264,0 228,0 285,0 634,0 904,0 1057,0
M 24 3,0 353,0 66,2 82,7 183,0 260,0 305,0 287,0 358,0 798,0 1136,0 1329,0
M 27 3,0 459,0 86,9 109,0 240,0 342,0 400,0 424,0 530,0 1176,0 1674,0 1959,0
M 30 3,5 561,0 106,0 132,0 292,0 416,0 487,0 576,0 720,0 1597,0 2274,0 2662,0
M 33 3,5 694,0 132,0 165,0 363,0 517,0 605,0 780,0 975,0 2161,0 3078,0 3601,0
M 36 4,0 817,0 155,0 193,0 427,0 608,0 711,0 1003,0 1253,0 2778,0 3957,0 4631,0
M 39 4,0 976,0 186,0 232,0 512,0 729,0 853,0 1300,0 1624,0 3597,0 5123,0 5994,0
M 42 4,5 1117,0 212,0 265,0 584,0 832,0 974,0 1605,0 2006,0 4413,0 6285,0 7354,0
M 45 4,5 1302,0 249,0 311,0 684,0 974,0 1140,0 2005,0 2506,0 5512,0 7851,0 9187,0
M 48 5,0 1468,0 280,0 350,0 770,0 1096,0 1283,0 2424,0 3030,0 6667,0 9495,0 11112,0
M 52 5,0 1753,0 335,0 419,0 922,0 1314,0 1537,0 3116,0 3896,0 8570,0 12206,0 14284,0
M 56 5,5 2024,0 387,0 484,0 1064,0 1516,0 1774,0 3883,0 4854,0 10678,0 15208,0 17797,0
M 60 5,5 2356,0 452,0 565,0 1242,0 1770,0 2071,0 4818,0 6022,0 13249,0 18870,0 22082,0
M 64 6,0 2669,0 511,0 639,0 1406,0 2003,0 2344,0 5802,0 7252,0 15955,0 22724,0 26592,0
M 68 6,0 3047,0 585,0 732,0 1610,0 2293,0 2683,0 7012,0 8765,0 19282,0 27462,0 32137,0
M 72 6,0 3451,0 665,0 831,0 1828,0 2603,0 3046,0 8379,0 10474,0 23043,0 32819,0 38405,0
M 76 6,0 3881,0 749,0 936,0 2059,0 2933,0 3432,0 9903,0 12378,0 27232,0 38785,0 45387,0
M 80 6,0 4335,0 838,0 1047,0 2304,0 3282,0 3840,0 11610,0 14514,0 31930,0 45476,0 53216,0
M 90 6,0 5580,0 1083,0 1353,0 2977,0 4240,0 4962,0 16796,0 20995,0 46188,0 65783,0 76980,0
M 100 6,0 6983,0 1359,0 1698,0 3736,0 5322,0 6227,0 23381,0 29226,0 64297,0 91574,0 107161,0

Tabelle 6: Richtwerte für Schaftschrauben mit Feingewinde, Reibungszahl µ ges = 0,14
Abmessung Spannungs- Vorspannkräfte F V (kN) Anziehmomente M A (Nm)
querschnitt für Festigkeitsklasse für Festigkeitsklasse
P AS (mm²) 8.8 10.9 12.9 8.8 10.9 12.9
M 8 1,0 39,2 19,7 28,9 33,9 29,2 42,8 50,1
M 10 1,25 61,2 30,8 45,2 52,9 57,0 83,0 98,0
M 12 1,25 92,1 46,8 68,7 80,4 101,0 149,0 174,0
M 12 1,5 88,1 44,3 65,1 76,2 97,0 143,0 167,0
M 14 1,5 125,0 63,2 92,9 109,0 159,0 234,0 274,0
M 16 1,5 167,0 85,5 126,0 147,0 244,0 359,0 420,0
M 18 1,5 216,0 115,0 163,0 191,0 368,0 523,0 613,0
M 20 1,5 272,0 144,0 206,0 241,0 511,0 728,0 852,0
M 22 1,5 333,0 178,0 253,0 296,0 692,0 985,0 1153,0
M 24 2,0 384,0 204,0 290,0 339,0 865,0 1232,0 1442,0
M 27 2,0 496,0 264,0 375,0 439,0 1262,0 1797,0 2103,0
M 30 2,0 621,0 331,0 472,0 552,0 1756,0 2502,0 2927,0
M 33 2,0 761,0 407,0 580,0 678,0 2352,0 3350,0 3921,0
M 36 2,0 915,0 490,0 698,0 817,0 3082,0 4390,0 5137,0
M 39 2,0 1082,0 581,0 828,0 969,0 3953,0 5631,0 6589,0
Tabelle 5 und 6: bis M 39 Auszug aus VDI 2230-1: 2003-02, über M 39 Berechnung auf Grundlage VDI 2230-1: 2003-02
