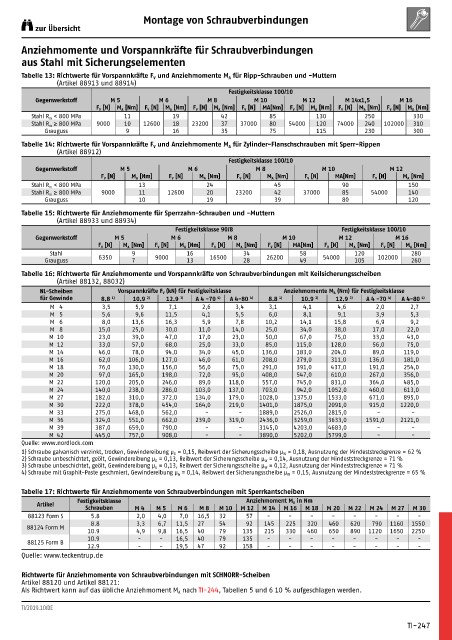

Montage von Schraubverbindungen
zur Übersicht

Anziehmomente und Vorspannkräfte für Schraubverbindungen
aus Stahl mit Sicherungselementen

Tabelle 13: Richtwerte für Vorspannkräfte F V und Anziehmomente M A für Ripp-Schrauben und -Muttern
(Artikel 88913 und 88914)
Festigkeitsklasse 100/10
Gegenwerkstoff M 5 M 6 M 8 M 10 M 12 M 14x1,5 M 16
F V [N] M A [Nm] F V [N] M A [Nm] F V [N] M A [Nm] F V [N] MA[Nm] F V [N] M A [Nm] F V [N] M A [Nm] F V [N] M A [Nm]
Stahl R m < 800 MPa 11 19 42 85 130 250 330
Stahl R m ≥ 800 MPa 9000 10 12600 18 23200 37 37000 80 54000 120 74000 240 102000 310
Grauguss 9 16 35 75 115 230 300
Tabelle 14: Richtwerte für Vorspannkräfte F V und Anziehmomente M A für Zylinder-Flanschschrauben mit Sperr-Rippen
(Artikel 88912)
Festigkeitsklasse 100/10
Gegenwerkstoff M 5 M 6 M 8 M 10 M 12
F V [N] M A [Nm] F V [N] M A [Nm] F V [N] M A [Nm] F V [N] MA[Nm] F V [N] M A [Nm]
Stahl R m < 800 MPa 13 24 45 90 150
Stahl R m ≥ 800 MPa 9000 11 12600 20 23200 42 37000 85 54000 140
Grauguss 10 19 39 80 120
Tabelle 15: Richtwerte für Anziehmomente für Sperrzahn-Schrauben und -Muttern
(Artikel 88933 und 88934)
Festigkeitsklasse 90/8 Festigkeitsklasse 100/10
Gegenwerkstoff M 5 M 6 M 8 M 10 M 12 M 16
F V [N] M A [Nm] F V [N] M A [Nm] F V [N] M A [Nm] F V [N] MA[Nm] F V [N] M A [Nm] F V [N] M A [Nm]
Stahl 9 16 34 58 120 280
Grauguss 6350 7 9000 13 16500 28 26200 49 54000 105 102000 260
Tabelle 16: Richtwerte für Anziehmomente und Vorspannkräfte von Schraubverbindungen mit Keilsicherungsscheiben
(Artikel 88132, 88032)
NL-Scheiben Vorspannkräfte F V (kN) für Festigkeitsklasse Anziehmomente M A (Nm) für Festigkeitsklasse
für Gewinde 8.8 1) 10.9 2) 12.9 3) A 4 -70 4) A 4-80 4) 8.8 1) 10.9 2) 12.9 3) A 4 -70 4) A 4-80 4)
M 4 3,5 5,9 7,1 2,6 3,4 3,1 4,1 4,6 2,0 2,7
M 5 5,6 9,6 11,5 4,1 5,5 6,0 8,1 9,1 3,9 5,3
M 6 8,0 13,6 16,3 5,9 7,8 10,2 14,1 15,8 6,9 9,2
M 8 15,0 25,0 30,0 11,0 14,0 25,0 34,0 38,0 17,0 22,0
M 10 23,0 39,0 47,0 17,0 23,0 50,0 67,0 75,0 33,0 43,0
M 12 33,0 57,0 68,0 25,0 33,0 85,0 115,0 128,0 56,0 75,0
M 14 46,0 78,0 94,0 34,0 45,0 136,0 183,0 204,0 89,0 119,0
M 16 62,0 106,0 127,0 46,0 61,0 208,0 279,0 311,0 136,0 181,0
M 18 76,0 130,0 156,0 56,0 75,0 291,0 391,0 437,0 191,0 254,0
M 20 97,0 165,0 198,0 72,0 95,0 408,0 547,0 610,0 267,0 356,0
M 22 120,0 205,0 246,0 89,0 118,0 557,0 745,0 831,0 364,0 485,0
M 24 140,0 238,0 286,0 103,0 137,0 703,0 942,0 1052,0 460,0 613,0
M 27 182,0 310,0 372,0 134,0 179,0 1028,0 1375,0 1533,0 671,0 895,0
M 30 222,0 378,0 454,0 164,0 219,0 1401,0 1875,0 2091,0 915,0 1220,0
M 33 275,0 468,0 562,0 - - 1889,0 2526,0 2815,0 - -
M 36 324,0 551,0 662,0 239,0 319,0 2436,0 3259,0 3633,0 1591,0 2121,0
M 39 387,0 659,0 790,0 - - 3145,0 4203,0 4683,0 - -
M 42 445,0 757,0 908,0 - - 3890,0 5202,0 5799,0 - -
Quelle: www.nordlock.com
1) Schraube galvanisch verzinkt, trocken, Gewindereibung µ G = 0,15, Reibwert der Sicherungsscheibe µ W = 0,18, Ausnutzung der Mindeststreckgrenze = 62 %
2) Schraube unbeschichtet, geölt, Gewindereibung µ G = 0,13, Reibwert der Sicherungsscheibe µ W = 0,14, Ausnutzung der Mindeststreckgrenze = 71 %
3) Schraube unbeschichtet, geölt, Gewindereibung µ G = 0,13, Reibwert der Sicherungsscheibe µ W = 0,12, Ausnutzung der Mindeststreckgrenze = 71 %
4) Schraube mit Graphit-Paste geschmiert, Gewindereibung µ G = 0,14, Reibwert der Sicherungsscheibe µ W = 0,15, Ausnutzung der Mindeststreckgrenze = 65 %

Tabelle 17: Richtwerte für Anziehmomente von Schraubverbindungen mit Sperrkantscheiben
Festigkeitsklasse Anziehmoment M A in Nm
Artikel
Schrauben M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30
88123 Form S 5.8 2,0 4,0 7,0 16,5 32 57 - - - - - - - -
8.8 3,3 6,7 11,5 27 54 92 145 225 320 460 620 790 1160 1550
88124 Form M
10.9 4,9 9,8 16,5 40 79 135 215 330 460 650 890 1120 1650 2250
10.9 - - 16,5 40 79 135 - - - - - - - -
88125 Form B
12.9 - - 19,5 47 92 158 - - - - - - - -
Quelle: www.teckentrup.de
Richtwerte für Anziehmomente von Schraubverbindungen mit SCHNORR-Scheiben
Artikel 88120 und Artikel 88121:
Als Richtwert kann auf das übliche Anziehmoment M A nach TI-244, Tabellen 5 und 6 10 % aufgeschlagen werden.
