P. 956
Prüfverfahren:
zur Übersicht Härtemessung

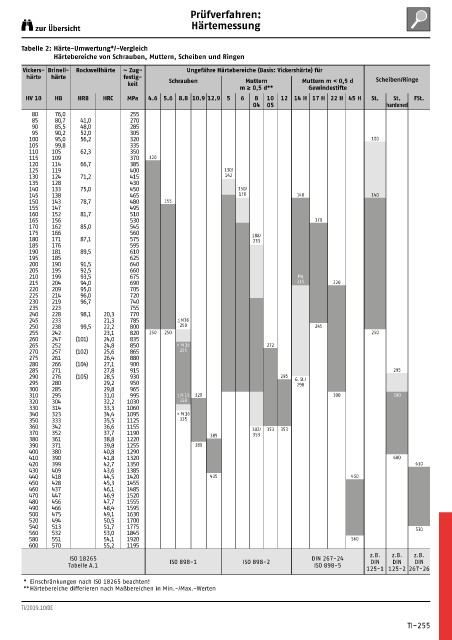

Tabelle 2: Härte-Umwertung*/-Vergleich
Härtebereiche von Schrauben, Muttern, Scheiben und Ringen
Vickers- Brinell- Rockwellhärte ~ Zug- Ungefähre Härtebereiche (Basis: Vickershärte) für
härte härte festig- Scheiben/Ringe
keit Schrauben Muttern Muttern m < 0,5 d
m ≥ 0,5 d** Gewindestifte
HV 10 HB HRB HRC MPa 4.6 5.6 8.8 10.9 12.9 5 6 8 10 12 14 H 17 H 22 H 45 H St. St. FSt.
04 05 hardened
80 76,0 255
85 80,7 41,0 270
90 85,5 48,0 285
95 90,2 52,0 305
100 95,0 56,2 320 100
105 99,8 335
110 105 62,3 350
115 109 370 120
120 114 66,7 385
125 119 400 130/
130 124 71,2 415 142
135 128 430
140 133 75,0 450 150/
145 138 465 170 140 140
150 143 78,7 480 155
155 147 495
160 152 81,7 510
165 156 530 170
170 162 85,0 545
175 166 560 188/
180 171 87,1 575 233
185 176 595
190 181 89,5 610
195 185 625
200 190 91,5 640
205 195 92,5 660
210 199 93,5 675 Mu
215 204 94,0 690 215 220
220 209 95,0 705
225 214 96,0 720
230 219 96,7 740
235 223 755
240 228 98,1 20,3 770
245 233 21,3 785 < M16
250 238 99,5 22,2 800 250 245
255 242 23,1 820 250 250 250
260 247 (101) 24,0 835
265 252 24,8 850 > M 16 272
270 257 (102) 25,6 865 255
275 261 26,4 880
280 266 (104) 27,1 900
285 271 27,8 915 295
290 276 (105) 28,5 930 295 G. St./
295 280 29,2 950 290
300 285 29,8 965
310 295 31,0 995 < M 16 320 300 300
320 304 32,2 1030 320
330 314 33,3 1060
340 323 34,4 1095 > M 16
350 333 35,5 1125 335
360 342 36,6 1155 302/ 353 353
370 352 37,7 1190 385 353
380 361 38,8 1220
390 371 39,8 1255 380
400 380 40,8 1290
410 390 41,8 1320 400
420 399 42,7 1350 430
430 409 43,6 1385
440 418 44,5 1420 435 450
450 428 45,3 1455
460 437 46,1 1485
470 447 46,9 1520
480 456 47,7 1555
490 466 48,4 1595
500 475 49,1 1630
520 494 50,5 1700
540 513 51,7 1775 530
560 532 53,0 1845
580 551 54,1 1920 560
600 570 55,2 1195
z.B. z.B. z.B.
ISO 18265 ISO 898-1 ISO 898-2 DIN 267-24 DIN DIN DIN
Tabelle A.1 ISO 898-5
125-1 125-2 267-26
* Einschränkungen nach ISO 18265 beachten!
** Härtebereiche differieren nach Maßbereichen in Min.-/Max.-Werten
TI/2019.10/DE
TI-255
