Sichern von Schraubverbindungen
zur Übersicht

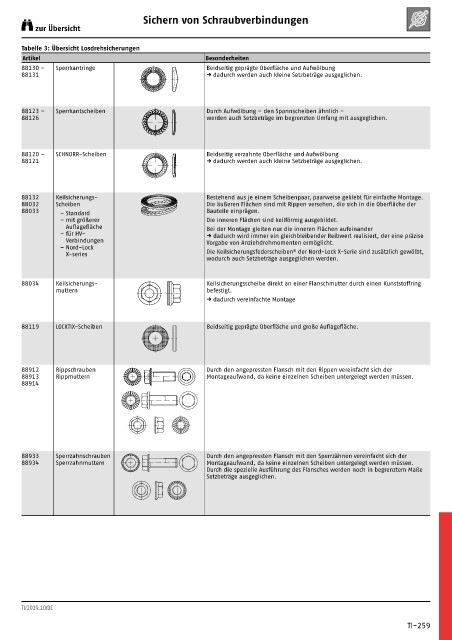

Tabelle 3: Übersicht Losdrehsicherungen
Artikel Besonderheiten
88130 – Sperrkantringe Beidseitig geprägte Oberfläche und Aufwölbung
88131 → dadurch werden auch kleine Setzbeträge ausgeglichen.

88123 – Sperrkantscheiben Durch Aufwölbung – den Spannscheiben ähnlich -
88126 werden auch Setzbeträge im begrenzten Umfang mit ausgeglichen.

88120 – SCHNORR-Scheiben Beidseitig verzahnte Oberfläche und Aufwölbung
88121 → dadurch werden auch kleine Setzbeträge ausgeglichen.

88132 Keilsicherungs- Bestehend aus je einem Scheibenpaar, paarweise geklebt für einfache Montage.
88032 Scheiben Die äußeren Flächen sind mit Rippen versehen, die sich in die Oberfläche der
88033 – Standard Bauteile einprägen.
– mit größerer Die inneren Flächen sind keilförmig ausgebildet.
Auflagefläche Bei der Montage gleiten nur die inneren Flächen aufeinander
– für HV- → dadurch wird immer ein gleichbleibender Reibwert realisiert, der eine präzise
Verbindungen Vorgabe von Anziehdrehmomenten ermöglicht.
– Nord-Lock
®
X-series Die Keilsicherungsfederscheiben der Nord-Lock X-Serie sind zusätzlich gewölbt,
wodurch auch Setzbeträge ausgeglichen werden.

88034 Keilsicherungs- Keilsicherungsscheibe direkt an einer Flanschmutter durch einen Kunststoffring
muttern befestigt.
→ dadurch vereinfachte Montage

88119 LOCKTIX-Scheiben Beidseitig geprägte Oberfläche und große Auflagefläche.

88912 Rippschrauben Durch den angepressten Flansch mit den Rippen vereinfacht sich der
88913 Rippmuttern Montageaufwand, da keine einzelnen Scheiben untergelegt werden müssen.
88914

88933 Sperrzahnschrauben Durch den angepressten Flansch mit den Sperrzähnen vereinfacht sich der
88934 Sperrzahnmuttern Montageaufwand, da keine einzelnen Scheiben untergelegt werden müssen.
Durch die spezielle Ausführung des Flansches werden noch in begrenztem Maße
Setzbeträge ausgeglichen.

TI/2019.10/DE

TI-259
