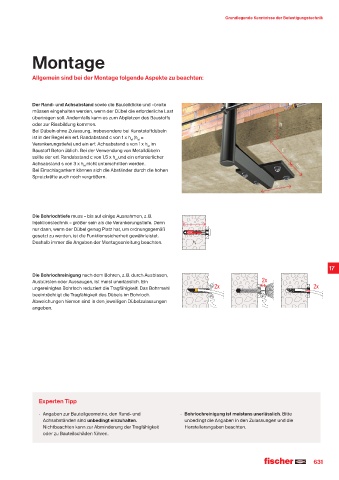

Page 631 - fischer Hauptkatalog Befestigungstechnik

Grundlegende Kenntnisse der Befestigungstechnik

Montage

Allgemein sind bei der Montage folgende Aspekte zu beachten:

Der Rand- und Achsabstand sowie die Bauteildicke und –breite
müssen eingehalten werden, wenn der Dübel die erforderliche Last
übertragen soll. Andernfalls kann es zum Abplatzen des Baustoffs
oder zur Rissbildung kommen. h
Bei Dübeln ohne Zulassung, insbesondere bei Kunststoffdübeln
ist in der Regel ein erf. Randabstand c von 1 x h (h =
ef ef
Verankerungstiefe) und ein erf. Achsabstand s von 1 x h im
ef
Baustoff Beton üblich. Bei der Verwendung von Metalldübeln c
sollte der erf. Randabstand c von 1,5 x h und ein erforderlicher
ef
Achsabstand s von 3 x h nicht unterschritten werden. s
ef 1
Bei Einschlagankern können sich die Abständer durch die hohen
Spreizkräfte auch noch vergrößern.
s
2

Die Bohrlochtiefe muss – bis auf einige Ausnahmen, z. B.
Injektionstechnik – größer sein als die Verankerungstiefe. Denn
nur dann, wenn der Dübel genug Platz hat, um ordnungsgemäß
gesetzt zu werden, ist die Funktionssicherheit gewährleistet.
Deshalb immer die Angaben der Montageanleitung beachten. h b

17
Die Bohrlochreinigung nach dem Bohren, z. B. durch Ausblasen,
2x
Ausbürsten oder Aussaugen, ist meist unerlässlich. Ein
2x 2x
ungereinigtes Bohrloch reduziert die Tragfähigkeit! Das Bohrmehl
beeinträchtigt die Tragfähigkeit des Dübels im Bohrloch.
Abweichungen hiervon sind in den jeweiligen Dübelzulassungen
angeben.

Experten Tipp

· Angaben zur Bauteilgeometrie, den Rand- und · Bohrlochreinigung ist meistens unerlässlich. Bitte
Achsabständen sind unbedingt einzuhalten. unbedingt die Angaben in den Zulassungen und die
Nichtbeachten kann zur Abminderung der Tragfähigkeit Herstellerangaben beachten.
oder zu Bauteilschäden führen.
