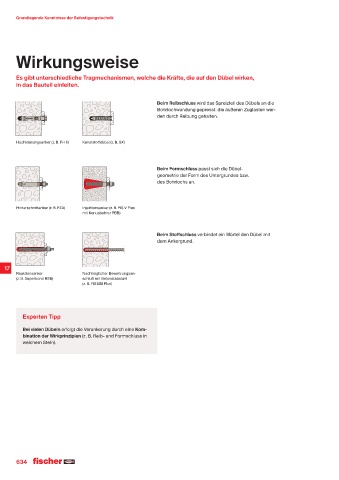

Page 634 - fischer Hauptkatalog Befestigungstechnik

Grundlegende Kenntnisse der Befestigungstechnik

Wirkungsweise

Es gibt unterschiedliche Tragmechanismen, welche die Kräfte, die auf den Dübel wirken,
in das Bauteil einleiten.

Beim Reibschluss wird das Spreizteil des Dübels an die
Bohrlochwandung gepresst: die äußeren Zuglasten wer-
den durch Reibung gehalten.

Hochleistungsanker (z. B. FH II) Kunststoffdübel (z. B. SX)

Beim Formschluss passt sich die Dübel-
geometrie der Form des Untergrundes bzw.
des Bohrlochs an.

Hinterschnittanker (z. B. FZA) Injektionsanker (z. B. FIS V Plus
mit Konusbohrer PBB)

Beim Stoffschluss verbindet ein Mörtel den Dübel mit
dem Ankergrund.

17
Reaktionsanker Nachträglicher Bewehrungsan-
(z. B. Superbond RSB) schluß mit Betonstabstahl
(z. B. FIS EM Plus)

Experten Tipp

Bei vielen Dübeln erfolgt die Verankerung durch eine Kom-
bination der Wirkprinzipien (z.©B. Reib- und Formschluss in
weichem Stein).
