Grundlegende Kenntnisse der Befestigungstechnik

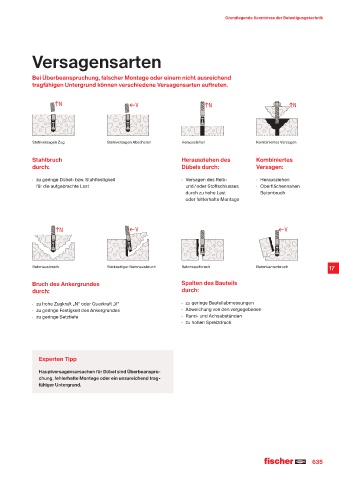

Versagensarten

Bei Überbeanspruchung, falscher Montage oder einem nicht ausreichend
tragfähigen Untergrund können verschiedene Versagensarten auftreten.

N V N N

Stahlversagen Zug Stahlversagen Abscheren Herausziehen Kombiniertes Versagen

Stahlbruch Herausziehen des Kombiniertes
durch: Dübels durch: Versagen:

· zu geringe Dübel- bzw. Stahlfestigkeit · Versagen des Reib- · Herausziehen
für die aufgebrachte Last und / oder Stoffschlusses · Oberflächennahen
durch zu hohe Last Betonbruch
oder fehlerhafte Montage

N V V

Betonausbruch Rückseitiger Betonausbruch Betonspaltbruch Betonkantenbruch
17

Bruch des Ankergrundes Spalten des Bauteils
durch: durch:

· zu hohe Zugkraft „N“ oder Querkraft „V“ · zu geringe Bauteilabmessungen
· zu geringe Festigkeit des Ankergrundes · Abweichung von den vorgegebenen
· zu geringe Setztiefe · Rand- und Achsabständen
· zu hohen Spreizdruck

Experten Tipp

Hauptversagensursachen für Dübel sind Überbeanspru-
chung, fehlerhafte Montage oder ein unzureichend trag-
fähiger Untergrund.
