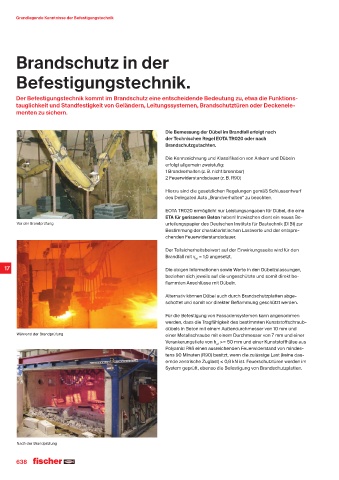

Grundlegende Kenntnisse der Befestigungstechnik
Brandschutz in der
Befestigungstechnik.
Der Befestigungstechnik kommt im Brandschutz eine entscheidende Bedeutung zu, etwa die Funktions-
tauglichkeit und Standfestigkeit von Geländern, Leitungssystemen, Brandschutztüren oder Deckenele-
menten zu sichern.
Die Bemessung der Dübel im Brandfall erfolgt nach
der Technischen Regel EOTA TR020 oder nach
Brandschutzgutachten.
Die Kennzeichnung und Klassifikation von Ankern und Dübeln
erfolgt allgemein zweistufig:
1 Brandverhalten (z. B. nicht brennbar)
2 Feuerwiderstandsdauer (z. B. R90)
Hierzu sind die gesetzlichen Regelungen gemäß Schlussentwurf
des Delegated Acts „Brandverhalten“ zu beachten.
EOTA TR020 ermöglicht nur Leistungsangaben für Dübel, die eine
ETA für gerissenen Beton haben! Inzwischen dient ein neues Be-
Vor der Brandprüfung urteilungspapier des Deutschen Instituts für Bautechnik (DIBt) zur
Bestimmung der charakteristischen Lastwerte und der entspre-
chenden Feuerwiderstandsdauer.
Der Teilsicherheitsbeiwert auf der Einwirkungsseite wird für den
Brandfall mit γ = 1,0 angesetzt.
M
17 Die obigen Informationen sowie Werte in den Dübelzulassungen,
beziehen sich jeweils auf die ungeschützte und somit direkt be-
flammten Anschlüsse mit Dübeln.
Alternativ können Dübel auch durch Brandschutzplatten abge-
schottet und somit vor direkter Beflammung geschützt werden.
Für die Befestigung von Fassadensystemen kann angenommen
werden, dass die Tragfähigkeit des bestimmten Kunststoffschraub-
dübels in Beton mit einem Außendurchmesser von 10 mm und
Während der Brandprüfung einer Metallschraube mit einem Durchmesser von 7 mm und einer
Verankerungstiefe von h >= 50 mm und einer Kunststoffhülse aus
ef
Polyamid PA6 einen ausreichenden Feuerwiderstand von mindes-
tens 90 Minuten (R90) besitzt, wenn die zulässige Last (keine dau-
ernde zentrische Zuglast) ≤ 0,8 kN ist. Feuerschutztüren werden im
System geprüft, ebenso die Befestigung von Brandschutzplatten.
Nach der Brandprüfung
