DIN EN ISO 14122-4: Ortsfeste Steigleitern

an maschinellen Anlagen

Ein- und mehrzügige Steigleitern mit Rückenschutz

*

* Abstand bis zur Dachkante
Einzügige Steigleiter mit Rückenschutz
(bis maximale Steighöhe 10,0 m)

Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 63502 erforderlich. Diese ist nicht
im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen
Leiter-
Steig- länge (m) Aluminium UVP o. Aluminium UVP o. Stahl UVP o. Edelstahl UVP o. Leiterteil 1,96 m Leiterteil 2,80 m Leiterteil 3,64 m Ausstiegsholm Wandhalter starr Abstand 200 mm Rückenschutzbügel Rückenschutzstrebe Steigleiterverbinder
höhe inkl. eloxiert MwSt. blank MwSt. verzinkt MwSt. Bestell-Nr. MwSt. Ø 700 mm 3.000 mm
bis (m) Ausstiegs- Bestell-Nr. Euro Bestell-Nr. Euro Bestell-Nr. Euro Euro
holm
4,76 5,96 500200 1.119,00 510200 851,00 520200 840,00 530200 2.695,00 1 1 - 2 6 3 5 2

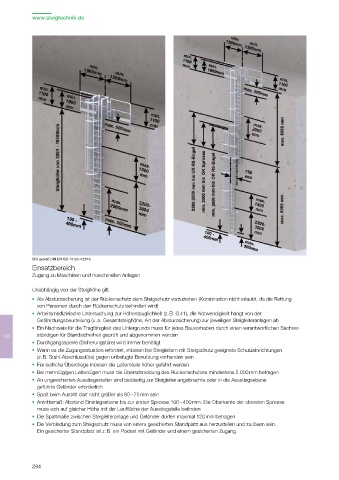

Bild gemäß DIN EN ISO 14122-4:2016 5,60 6,80 500205 1.408,00 510205 1.066,00 520205 1.046,00 530205 3.354,00 - 2 - 2 8 4 7 2
Einsatzbereich 6,44 7,64 500210 1.706,00 510210 1.287,00 520210 1.244,00 530210 4.083,00 - 1 1 2 8 5 10 2
Zugang zu Maschinen und maschinellen Anlagen 7,28 8,48 500215 1.818,00 510215 1.373,00 520215 1.341,00 530215 4.328,00 - - 2 2 10 5 10 2
8,40 9,60 500220 2.107,00 510220 1.585,00 520220 1.542,00 530220 5.041,00 - 3 - 2 10 6 12 4
9,52 10,72 500225 2.475,00 510225 1.882,00 520225 1.810,00 530225 5.969,00 2 2 - 2 12 7 15 6
Unabhängig von der Steighöhe gilt:
ƒ Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt, da die Rettung Mehrzügige Steigleiter mit Rückenschutz
von Personen durch den Rückenschutz behindert wird) (über 10,0 m Steighöhe)
ƒ Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der
Gefährdungsbeurteilung (u. a. Gesamtsteighöhe, Art der Absturzsicherung) zur jeweiligen Steigleiteranlagen ab Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 63502 erforderlich. Diese ist nicht
ƒ Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachver- im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen.
06 ständigen für Standsicherheit geprüft und abgenommen werden Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m 06
ƒ Durchgangssperre (Sicherungstüre) wird immer benötigt Leiter-
ƒ Wenn es die Zugangssituation erfordert, müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen Steig- länge (m) Aluminium UVP o. Aluminium UVP o. Stahl UVP o. Edelstahl UVP o. Leiterteil 1,96 m Leiterteil 2,80 m Leiterteil 3,64 m Ausstiegsholm Wandhalter starr Abstand 200 mm Rückenschutzbügel Rückenschutzstrebe Rückenschutzbügel versetzte Ausführung Umsteigeplattform Steigleiterverbinder Sicherungsstre
(z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein höhe inkl. eloxiert MwSt. blank MwSt. verzinkt MwSt. Bestell-Nr. MwSt. Ø 700 mm 3.000 mm
bis (m)
Bestell-Nr. Euro
Euro
Ausstiegs- Bestell-Nr. Euro
Bestell-Nr. Euro
ƒ Für seitliche Überstiege müssen die Leiternteile höher geführt werden holm
10,92 12,12 500231 4.409,00 510231 3.416,00 520231 3.317,00 530231 10.813,00 - 5 - 2 18 9 23 2 1 6 1
ƒ Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen
11,76 12,96 500236 4.601,00 510236 3.555,00 520236 3.453,00 530236 11.284,00 - 4 1 2 18 10 24 2 1 6 1
ƒ An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene 13,16 14,36 500241 6.296,00 510241 4.928,00 520241 4.841,00 530241 15.569,00 - 3 3 2 26 12 27 4 2 6 2
geführte Geländer erforderlich 14,00 15,20 500246 6.540,00 510246 5.130,00 520246 4.997,00 530246 16.216,00 2 3 2 2 26 12 31 4 2 8 2
ƒ Spalt beim Austritt darf nicht größer als 60 – 75 mm sein 15,12 16,32 500251 6.803,00 510251 5.308,00 520251 5.201,00 530251 16.785,00 - 5 2 2 28 14 31 4 2 8 2
ƒ Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse 15,96 17,16 500256 7.142,00 510256 5.561,00 520256 5.415,00 530256 17.607,00 - 4 3 2 28 13 36 4 2 8 2
muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden 16,80 18,00 500261 7.137,00 510261 5.646,00 520261 5.494,00 530261 17.894,00 1 6 1 2 28 14 36 4 2 10 2
ƒ Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen 17,64 18,84 500266 7.443,00 510266 5.782,00 520266 5.631,00 530266 18.356,00 1 7 1 2 28 15 37 4 2 10 2
18,76 19,96 500271 9.364,00 510271 7.344,00 520271 7.125,00 530271 23.265,00 2 7 1 2 34 16 47 6 3 12 3
ƒ Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein.
Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang
