DIN 18799-1: Ortsfeste Steigleitern an baulichen Anlagen
Ein- und mehrzügige Steigleitern mit Rückenschutz
*
* Abstand bis zur Dachkante
Einzügige Steigleiter mit Rückenschutz
(bis maximale Steighöhe 10,0 m)
Leiter- Rückenschutzbügel Rückenschutzstrebe
Steig- länge (m) Aluminium UVP o. Aluminium UVP o. Stahl UVP o. Edelstahl UVP o. Leiterteil 1,96 m Leiterteil 2,80 m Leiterteil 3,64 m Ausstiegsholm Wandhalter starr, Abstand 200 mm Steigleiterverbinder
höhe inkl. eloxiert MwSt. blank MwSt. verzinkt MwSt. Bestell-Nr. MwSt. Ø 700 mm 3.000 mm
bis (m) Ausstiegs- Bestell-Nr. Euro Bestell-Nr. Euro Bestell-Nr. Euro Euro
holm
4,76 5,96 500100 1.119,00 510100 851,00 520100 840,00 530100 2.695,00 1 1 - 2 6 3 5 2
5,60 6,80 500105 1.396,00 510105 1.054,00 520105 1.034,00 530105 3.342,00 - 2 - 2 8 4 7 2
6,44 7,64 500110 1.694,00 510110 1.275,00 520110 1.232,00 530110 4.071,00 - 1 1 2 8 5 10 2
7,28 8,48 500115 1.806,00 510115 1.361,00 520115 1.329,00 530115 4.316,00 - - 2 2 10 5 10 2

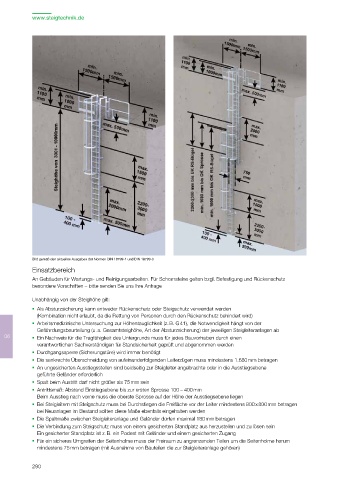

Bild gemäß den aktuellen Ausgaben der Normen DIN 18799-1 und DIN 18799-3
8,40 9,60 500120 2.095,00 510120 1.573,00 520120 1.530,00 530120 5.029,00 - 3 - 2 10 6 12 4
Einsatzbereich 9,52 10,72 500125 2.463,00 510125 1.870,00 520125 1.798,00 530125 5.957,00 2 2 - 2 12 7 15 6
An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz
besondere Vorschriften – bitte senden Sie uns Ihre Anfrage
Unabhängig von der Steighöhe gilt:
Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden Mehrzügige Steigleiter mit Rückenschutz
(Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird) (über 10,0 m Steighöhe)
Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der
Gefährdungsbeurteilung (u. a. Gesamtsteighöhe, Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Leiter-
06 Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen Steig- länge (m) Aluminium UVP o. Aluminium UVP o. Stahl UVP o. Edelstahl UVP o. Leiterteil 1,96 m Leiterteil 2,80 m Leiterteil 3,64 m Ausstiegsholm Wandhalter starr Abstand 200 mm Rückenschutzbügel Rückenschutzstrebe Rückenschutzbügel versetzte Ausführung Umsteigeplattform Steigleiterverbinder 06
verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden höhe inkl. eloxiert MwSt. blank MwSt. verzinkt MwSt. Bestell-Nr. MwSt. Ø 700 mm 3.000 mm
bis (m)
Bestell-Nr. Euro
Euro
Ausstiegs- Bestell-Nr. Euro
Bestell-Nr. Euro
holm
Durchgangssperre (Sicherungstüre) wird immer benötigt
10,64 11,84 500130 3.906,00 510130 3.026,00 520130 2.944,00 530130 9.692,00 - 2 2 2 18 8 19 2 1 4
Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen 11,76 12,96 500135 4.183,00 510135 3.244,00 520135 3.143,00 530135 10.423,00 2 1 2 2 18 9 21 2 1 6
An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene 12,60 13,80 500140 4.407,00 510140 3.409,00 520140 3.303,00 530140 10.917,00 1 2 2 2 20 9 23 2 1 6
geführte Geländer erforderlich 13,44 14,64 500145 4.605,00 510145 3.545,00 520145 3.440,00 530145 11.379,00 - 3 2 2 20 10 24 2 1 6
Spalt beim Austritt darf nicht größer als 75 mm sein 14,28 15,48 500150 4.744,00 510150 3.643,00 520150 3.545,00 530150 11.721,00 - 2 3 2 20 11 24 2 1 6
Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm 15,12 16,32 500155 5.068,00 510155 3.893,00 520155 3.766,00 530155 12.482,00 - 1 4 2 22 11 28 2 1 6
Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen 15,96 17,16 500160 5.245,00 510160 4.029,00 520160 3.909,00 530160 12.892,00 - - 5 2 24 12 28 2 1 6
17,08 18,28 500165 5.428,00 510165 4.159,00 520165 4.048,00 530165 13.347,00 - 3 3 2 24 13 28 2 1 8
Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen 17,92 19,12 500170 5.699,00 510170 4.368,00 520170 4.238,00 530170 13.979,00 - 2 4 2 26 13 31 2 1 8
bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden 18,76 19,96 500175 5.944,00 510175 4.548,00 520175 4.405,00 530175 14.579,00 - 1 5 2 26 14 33 2 1 8
Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen
Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein
Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang
Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum
mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)
