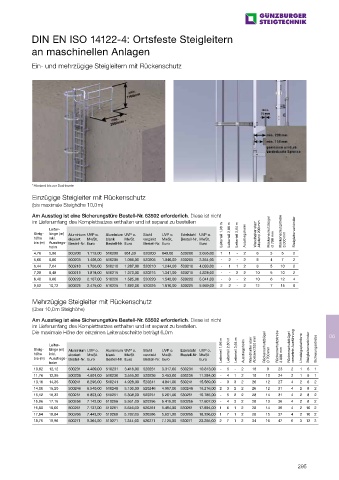

Page 295 - Günzbuerger Ratgeber Steigtechnik 2021
P. 295

www.steigtechnik.de


            DIN EN ISO 14122-4: Ortsfeste Steigleitern

            an maschinellen Anlagen


            Ein- und mehrzügige Steigleitern mit Rückenschutz










                                             *












            * Abstand bis zur Dachkante
            Einzügige Steigleiter mit Rückenschutz
            (bis maximale Steighöhe 10,0 m)

            Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 63502 erforderlich. Diese ist nicht
            im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen
                  Leiter-
             Steig-  länge (m)  Aluminium  UVP o.   Aluminium  UVP o.   Stahl    UVP o.   Edelstahl  UVP o.   Leiterteil 1,96 m  Leiterteil 2,80 m  Leiterteil 3,64 m  Ausstiegsholm  Wandhalter starr   Abstand 200 mm  Rückenschutzbügel   Rückenschutzstrebe   Steigleiterverbinder
             höhe  inkl.   eloxiert   MwSt.   blank  MwSt.   verzinkt   MwSt.   Bestell-Nr. MwSt.   Ø 700 mm  3.000 mm
             bis (m)  Ausstiegs- Bestell-Nr. Euro  Bestell-Nr. Euro  Bestell-Nr.  Euro  Euro
                  holm
             4,76  5,96  500200  1.119,00  510200  851,00  520200  840,00  530200  2.695,00  1  1  -  2  6  3  5  2
 Bild gemäß DIN EN ISO 14122-4:2016  5,60  6,80  500205  1.408,00  510205  1.066,00  520205  1.046,00  530205  3.354,00  -  2  -  2  8  4  7  2
 Einsatzbereich   6,44  7,64  500210  1.706,00  510210  1.287,00  520210  1.244,00  530210  4.083,00  -  1  1  2  8  5  10  2
 Zugang zu Maschinen und maschinellen Anlagen  7,28  8,48  500215  1.818,00  510215  1.373,00  520215  1.341,00  530215  4.328,00  -  -  2  2  10  5  10  2
             8,40  9,60  500220  2.107,00  510220  1.585,00  520220  1.542,00  530220  5.041,00  -  3  -  2  10  6  12  4
             9,52  10,72  500225  2.475,00  510225  1.882,00  520225  1.810,00  530225  5.969,00  2  2  -  2  12  7  15  6
 Unabhängig von der Steighöhe gilt:
   ƒ Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt, da die Rettung    Mehrzügige Steigleiter mit Rückenschutz
 von Personen durch den Rückenschutz behindert wird)  (über 10,0 m Steighöhe)
   ƒ Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der
 Gefährdungsbeurteilung (u. a. Gesamtsteighöhe, Art der Absturzsicherung) zur jeweiligen Steigleiteranlagen ab  Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 63502 erforderlich. Diese ist nicht
   ƒ Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachver-  im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen.
 06  ständigen für Standsicherheit geprüft und abgenommen werden  Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m  06
   ƒ Durchgangssperre (Sicherungstüre) wird immer benötigt  Leiter-
   ƒ Wenn es die Zugangssituation erfordert, müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen    Steig-  länge (m)  Aluminium  UVP o.   Aluminium   UVP o.   Stahl    UVP o.   Edelstahl   UVP o.   Leiterteil 1,96 m  Leiterteil 2,80 m  Leiterteil 3,64 m  Ausstiegsholm  Wandhalter starr   Abstand 200 mm  Rückenschutzbügel   Rückenschutzstrebe   Rückenschutzbügel   versetzte Ausführung  Umsteigeplattform  Steigleiterverbinder  Sicherungsstrebe
 (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein  höhe  inkl.   eloxiert   MwSt.   blank  MwSt.   verzinkt   MwSt.   Bestell-Nr. MwSt.   Ø 700 mm  3.000 mm
             bis (m)
                                      Bestell-Nr. Euro
                                                                       Euro
                  Ausstiegs- Bestell-Nr. Euro
                                                   Bestell-Nr.  Euro
   ƒ Für seitliche Überstiege müssen die Leiternteile höher geführt werden  holm
             10,92  12,12  500231  4.409,00  510231  3.416,00  520231  3.317,00  530231  10.813,00  -  5  -  2  18  9  23  2  1  6  1
   ƒ Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen
             11,76  12,96  500236  4.601,00  510236  3.555,00  520236  3.453,00  530236  11.284,00  -  4  1  2  18  10  24  2  1  6  1
   ƒ An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene    13,16  14,36  500241  6.296,00  510241  4.928,00  520241  4.841,00  530241  15.569,00  -  3  3  2  26  12  27  4  2  6  2
 geführte Geländer erforderlich  14,00  15,20  500246  6.540,00  510246  5.130,00  520246  4.997,00  530246  16.216,00  2  3  2  2  26  12  31  4  2  8  2
   ƒ Spalt beim Austritt darf nicht größer als 60 – 75 mm sein  15,12  16,32  500251  6.803,00  510251  5.308,00  520251  5.201,00  530251  16.785,00  -  5  2  2  28  14  31  4  2  8  2
   ƒ Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse    15,96  17,16  500256  7.142,00  510256  5.561,00  520256  5.415,00  530256  17.607,00  -  4  3  2  28  13  36  4  2  8  2
 muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden  16,80  18,00  500261  7.137,00  510261  5.646,00  520261  5.494,00  530261  17.894,00  1  6  1  2  28  14  36  4  2  10  2
   ƒ Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen  17,64  18,84  500266  7.443,00  510266  5.782,00  520266  5.631,00  530266  18.356,00  1  7  1  2  28  15  37  4  2  10  2
             18,76  19,96  500271  9.364,00  510271  7.344,00  520271  7.125,00  530271  23.265,00  2  7  1  2  34  16  47  6  3  12  3
   ƒ Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein.
 Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang
