DIN 14094-1: Notleiteranlagen

Ein- und mehrzügige Steigleitern mit Rückenschutz

*

* Abstand bis zur Dachkante

Einzügige Steigleiter mit Rückenschutz
(bis maximale Steighöhe 10,0 m)

Leiter- Rückenschutzstrebe
Steig- länge (m) Aluminium UVP o. Alumini- UVP o. Stahl UVP o. Edelstahl UVP o. Leiterteil 1,96 m Leiterteil 2,80 m Leiterteil 3,64 m Ausstiegsholm Wandhalter starr Abstand 200 mm Rückenschutzbüge Steigleiterverbinder
höhe inkl. eloxiert MwSt. um blank MwSt. verzinkt MwSt. Bestell-Nr. MwSt. Ø 700 mm 3.000 mm
bis (m) Ausstiegs- Bestell-Nr. Euro Bestell-Nr. Euro Bestell-Nr. Euro Euro
holm
4,76 5,96 500101 1.107,00 510101 839,00 520101 828,00 530101 2.683,00 1 1 - 2 6 3 5 2
5,60 6,80 500105 1.396,00 510105 1.054,00 520105 1.034,00 530105 3.342,00 - 2 - 2 8 4 7 2
6,44 7,64 500110 1.694,00 510110 1.275,00 520110 1.232,00 530110 4.071,00 - 1 1 2 8 5 10 2

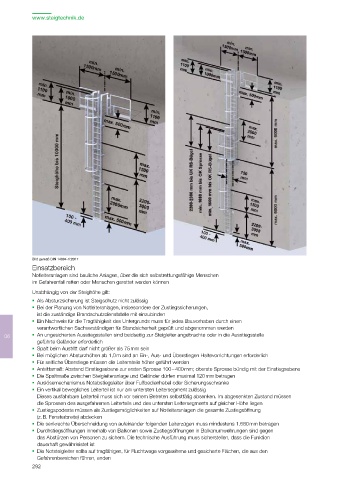

Bild gemäß DIN 14094-1:2017 7,28 8,48 500115 1.806,00 510115 1.361,00 520115 1.329,00 530115 4.316,00 - - 2 2 10 5 10 2
Einsatzbereich 8,40 9,60 500120 2.095,00 510120 1.573,00 520120 1.530,00 530120 5.029,00 - 2 3 2 - - 2 2 10 6 7 12 4 6
2.463,00
510125
15
5.957,00
500125
1.798,00
530125
520125
1.870,00
10,72
9,52
12
Notleiteranlagen sind bauliche Anlagen, über die sich selbstrettungsfähige Menschen
im Gefahrenfall retten oder Menschen gerettet werden können
Unabhängig von der Steighöhe gilt:
ƒ Als Absturzsicherung ist Steigschutz nicht zulässig Mehrzügige Steigleiter mit Rückenschutz
ƒ Bei der Planung von Notleiteranlagen, insbesondere der Zustiegssicherungen, (über 10,0 m Steighöhe)
ist die zuständige Brandschutzdienststelle mit einzubinden
ƒ Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m
verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Leiter- Rückenschutzbügel Rückenschutzstrebe Rückenschutzbügel versetzte Ausführung Steigleiterverbinder
06 ƒ An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsstelle Steig- länge (m) Aluminium UVP o. Aluminium UVP o. Stahl UVP o. Edelstahl UVP o. Leiterteil 1,96 m Leiterteil 2,80 m Leiterteil 3,64 m Ausstiegsholm Wandhalter starr Abstand 200 mm Ø 700 mm Umsteigeplattform 06
geführte Geländer erforderlich höhe inkl. eloxiert MwSt. blank MwSt. verzinkt MwSt. Bestell-Nr. MwSt. 3.000 mm
ƒ Spalt beim Austritt darf nicht größer als 75 mm sein bis (m) Ausstiegs- Bestell-Nr. Euro Bestell-Nr. Euro Bestell-Nr. Euro Euro
holm
ƒ Bei möglichen Absturzhöhen ab 1,0 m sind an Ein-, Aus- und Überstiegen Haltevorrichtungen erforderlich 10,92 12,12 500230 3.932,00 510230 3.049,00 520230 2.965,00 530230 9.802,00 1 4 - 2 18 8 19 2 1 6
ƒ Für seitliche Überstiege müssen die Leiternteile höher geführt werden 11,76 12,96 500235 4.336,00 510235 3.352,00 520235 3.225,00 530235 10.789,00 1 3 1 2 18 9 24 2 1 6
ƒ Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm; oberste Sprosse bündig mit der Einstiegsebene 13,16 14,36 500240 5.731,00 510240 4.490,00 520240 4.367,00 530240 14.453,00 1 3 2 2 26 10 26 4 2 6
ƒ Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen 14,00 15,20 500245 5.870,00 510245 4.588,00 520245 4.472,00 530245 14.795,00 1 2 3 2 26 11 26 4 2 6
ƒ Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke 15,12 16,32 500250 6.285,00 510250 4.914,00 520250 4.757,00 530250 15.807,00 2 3 2 2 28 11 31 4 2 8
ƒ Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig 15,96 17,16 500255 6.430,00 510255 5.009,00 520255 4.863,00 530255 16.140,00 1 4 2 2 28 12 31 4 2 8
Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen 16,80 18,00 500260 6.569,00 510260 5.107,00 520260 4.968,00 530260 16.482,00 1 3 3 2 28 13 31 4 2 8
die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen 17,64 18,84 500265 6.790,00 510265 5.275,00 520265 5.145,00 530265 17.005,00 1 6 1 2 30 14 31 4 2 10
ƒ Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung 18,76 19,96 500270 8.421,00 510270 6.589,00 520270 6.401,00 530270 21.262,00 1 2 5 2 36 15 39 6 3 8
(z. B. Fensterbreite) abdecken
ƒ Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen
ƒ Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen
das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen, dass die Funktion
dauerhaft gewährleistet ist
ƒ Die Notsteigleiter sollte auf tragfähigen, für Fluchtwege vorgesehene und gesicherte Flächen, die aus den
Gefahrenbereichen führen, enden
