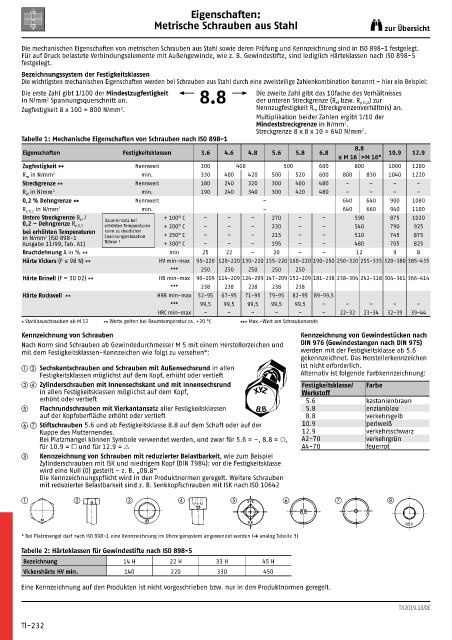

Eigenschaften:
Metrische Schrauben aus Stahl zur Übersicht

Die mechanischen Eigenschaften von metrischen Schrauben aus Stahl sowie deren Prüfung und Kennzeichnung sind in ISO 898-1 festgelegt.
Für auf Druck belastete Verbindungselemente mit Außengewinde, wie z. B. Gewindestifte, sind lediglich Härteklassen nach ISO 898-5
festgelegt.
Bezeichnungssystem der Festigkeitsklassen
Die wichtigsten mechanischen Eigenschaften werden bei Schrauben aus Stahl durch eine zweistellige Zahlenkombination benannt – hier ein Beispiel:
Die erste Zahl gibt 1/100 der Mindestzugfestigkeit 8.8 Die zweite Zahl gibt das 10fache des Verhältnisses
in N/mm Spannungsquerschnitt an. der unteren Streckgrenze (R el bzw. R p 0,2 ) zur
2
2
Zugfestigkeit 8 x 100 = 800 N/mm . Nennzugfestigkeit R m (Streckgrenzenverhältnis) an.
Multiplikation beider Zahlen ergibt 1/10 der
2
Mindeststreckgrenze in N/mm .
Streckgrenze 8 x 8 x 10 = 640 N/mm .
2
Tabelle 1: Mechanische Eigenschaften von Schrauben nach ISO 898-1
8.8
Eigenschaften Festigkeitsklassen 3.6 4.6 4.8 5.6 5.8 6.8 10.9 12.9
≤ M 16 >M 16*
Zugfestigkeit ** Nennwert 300 400 500 600 800 1000 1200
R m in N/mm 2 min. 330 400 420 500 520 600 800 830 1040 1220
Streckgrenze ** Nennwert 180 240 320 300 400 480 – – – –
R el in N/mm 2 min. 190 240 340 300 420 480 – – – –
0,2 % Dehngrenze ** Nennwert – 640 640 900 1080
R p 0,2 in N/mm 2 min. – 640 660 940 1100
Untere Streckgrenze R el / Dauereinsatz bei + 100° C – – – 270 – – 590 875 1020
0,2 – Dehngrenze R p 0,2 erhöhten Temperaturen + 200° C – – – 230 – – 540 790 925
bei erhöhten Temperaturen kann zu deutlicher + 250° C – – – 215 – – 510 745 875
in N/mm (ISO 898-1 Spannungs relaxation
2
Ausgabe 11/99, Tab. A1) führen ! + 300° C – – – 195 – – 480 705 825
Bruchdehnung A in % ** min 25 22 – 20 – – 12 9 8
Härte Vickers (F ≤ 98 N) ** HV min-max 95-220 120-220 130-220 155-220 160-220 190-250 250-320 255-335 320-380 385-435
*** 250 250 250 250 250
Härte Brinell (F = 30 D2) ** HB min-max 90-209 114-209 124-209 147-209 152-209 181-238 238-304 242-318 304-361 366-414
*** 238 238 238 238 238
Härte Rockwell ** HRB min-max 52-95 67-95 71-95 79-95 82-95 89-99,5
*** 99,5 99,5 99,5 99,5 99,5 – – – – –
HRC min-max – – – – – – 22-32 23-34 32-39 39-44
* Stahlbauschrauben ab M 12 ** Werte gelten bei Raumtemperatur ca. +20 °C *** Max.-Wert am Schraubenende
Kennzeichnung von Schrauben Kennzeichnung von Gewindestücken nach
Nach Norm sind Schrauben ab Gewindedurchmesser M 5 mit einem Herstellerzeichen und DIN 976 (Gewindestangen nach DIN 975)
mit dem Festigkeitsklassen-Kennzeichen wie folgt zu versehen*: werden mit der Festigkeitsklasse ab 5.6
gekennzeichnet. Das Hersteller kennzeichen
  Sechskantschrauben und Schrauben mit Außensechsrund in allen ist nicht erforderlich.
Festigkeitsklassen möglichst auf dem Kopf, erhöht oder vertieft Alternativ ist folgende Farbkennzeichnung:
  Zylinderschrauben mit Innensechskant und mit Innensechsrund Festigkeitsklasse/ Farbe
in allen Festigkeitsklassen möglichst auf dem Kopf, Werkstoff
erhöht oder vertieft 5.6 kastanienbraun
 Flachrundschrauben mit Vierkantansatz aller Festigkeitsklassen 5.8 enzianblau
auf der Kopfoberfläche erhöht oder vertieft 8.8 verkehrsgelb
  Stiftschrauben 5.6 und ab Festigkeitsklasse 8.8 auf dem Schaft oder auf der 10.9 perlweiß
Kuppe des Mutternendes. 12.9 verkehrsschwarz
Bei Platzmangel können Symbole verwendet werden, und zwar für 5.6 = –, 8.8 = p, A2-70 verkehrgrün
für 10.9 = l und für 12.9 = g A4-70 feuerrot
 Kennzeichnung von Schrauben mit reduzierter Belastbarkeit, wie zum Beispiel
Zylinderschrauben mit ISK und niedrigem Kopf (DIN 7984): vor die Festigkeitsklasse
wird eine Null (0) gestellt – z. B. „08.8“
Die Kennzeichnungspflicht wird in den Produktnormen geregelt. Weitere Schrauben
mit reduzierter Belastbarkeit sind z. B. Senkkopfschrauben mit ISK nach ISO 10642

     XYZ   

8.8
08.8
* Bei Platzmangel darf nach ISO 898-1 eine Kennzeichnung im Uhrzeigersystem angewendet werden (Å analog Tabelle 3)
Tabelle 2: Härteklassen für Gewindestifte nach ISO 898-5
Bezeichnung 14 H 22 H 33 H 45 H
Vickershärte HV min. 140 220 330 450

Eine Kennzeichnung auf den Produkten ist nicht vorgeschrieben bzw. nur in den Produktnormen geregelt.
